Контроль качества сборки червячной передачи

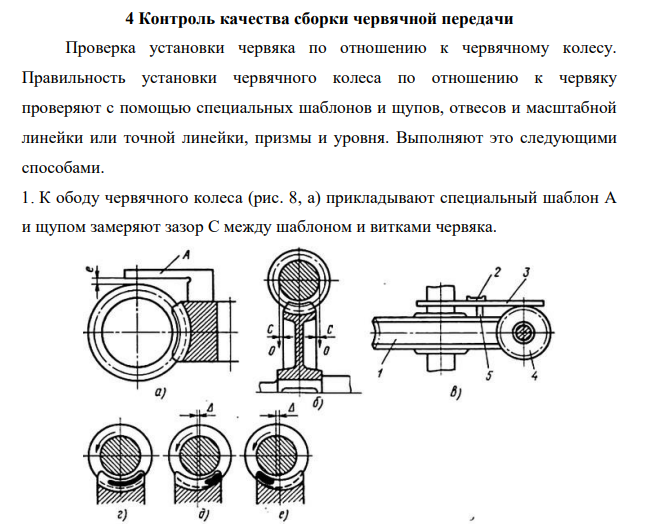

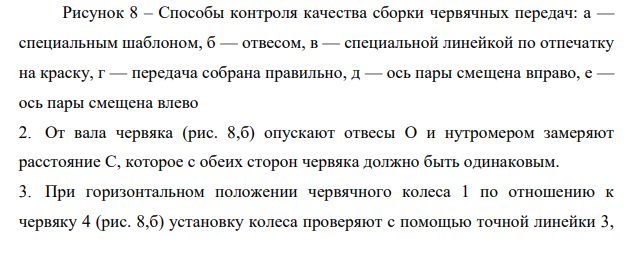

Проверка установки червяка по отношению к червячному колесу. Правильность установки червячного колеса по отношению к червяку проверяют с помощью специальных шаблонов и щупов, отвесов и масштабной линейки или точной линейки, призмы и уровня. Выполняют это следующими способами. 1. К ободу червячного колеса (рис. 8, а) прикладывают специальный шаблон A и щупом замеряют зазор С между шаблоном и витками червяка. Рисунок 8 – Способы контроля качества сборки червячных передач: а — специальным шаблоном, б — отвесом, в — специальной линейкой по отпечатку на краску, г — передача собрана правильно, д — ось пары смещена вправо, е — ось пары смещена влево 2. От вала червяка (рис. 8,б) опускают отвесы О и нутромером замеряют расстояние С, которое с обеих сторон червяка должно быть одинаковым. 3. При горизонтальном положении червячного колеса 1 по отношению к червяку 4 (рис. 8,б) установку колеса проверяют с помощью точной линейки 3,
