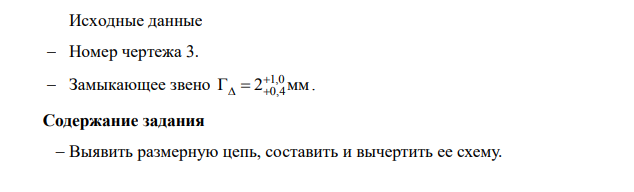

Исходные данные  Номер чертежа 3.  Замыкающее звено 1,0 Г 2 мм 0,4     . Содержание задания  Выявить размерную цепь, составить и вычертить ее схему. (Решение → 67)

Заказ №39301

Исходные данные  Номер чертежа 3.  Замыкающее звено 1,0 Г 2 мм 0,4     . Содержание задания  Выявить размерную цепь, составить и вычертить ее схему. Обозначени е звена Номинальный размер звена, мм Звено, увеличива ющее или уменьшаю щее Значение единицы допуска, i, мкм Значение допуска звена, мкм Звено ««отверсили ни «ни«отверсВ соответстви и с выбранным квалитетом Скорректиро ванное А1 448 Увеличива ющее 3,89 155 155 ВалА2 8 Увеличива ющее 0,9 36 36 ВалА3 30 Уменьшаю щее 1,31 52 52 Ни валотверсА4 25 Уменьшаю щее В расчете не учитывается 150 150 ВалА5 136 Уменьшаю щее 2,52 100 315 - А6 60 Уменьшаю щее 1,87 74 74 ВалА7 160 Уменьшаю щее 2,52 100 100 ВалА8 25 Уменьшаю щее В расчете не учитывается 150 150 ВалА9 8 Увеличива ющее 0,9 36 36 ВалА10 28 Уменьшаю щее 1,31 52 52 Ни валотверсСумма 928 15,22 905 1000 14  Назначить допуски и предельные отклонения составляющих звеньев, допуск и предельные отклонения корректирующего звена методом полной взаимозаменяемости.  Назначить допуски и предельные отклонения составляющих звеньев, допуск и предельные отклонения корректирующего звена методом неполной взаимозаменяемости.

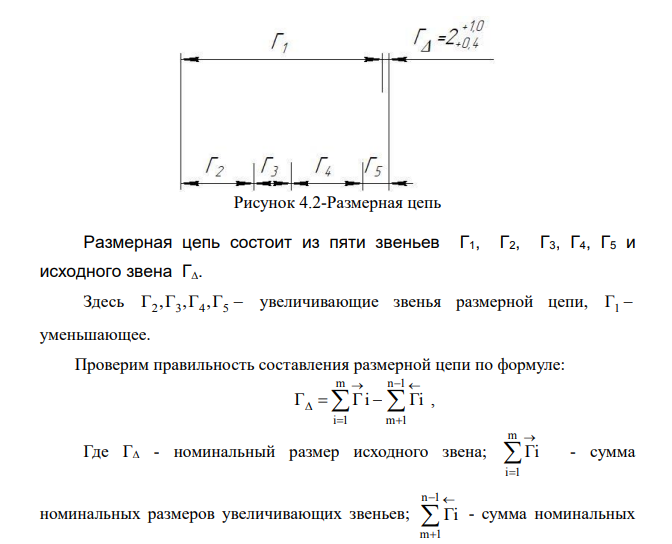

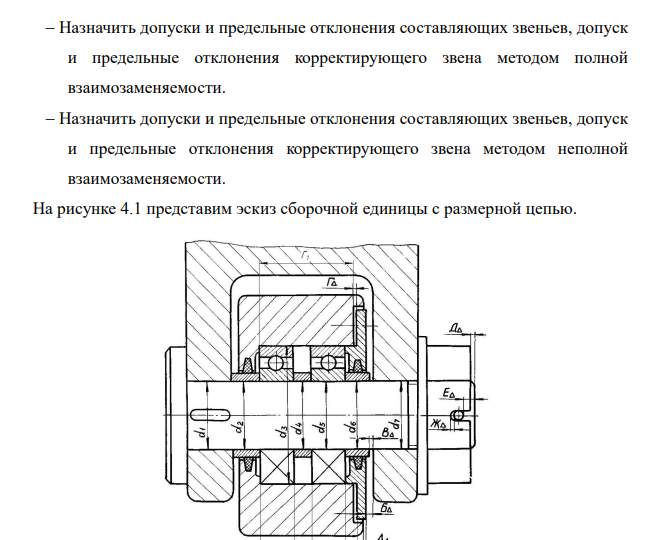

На рисунке 4.1 представим эскиз сборочной единицы с размерной цепью. Рисунок 4.1-Эскиз сборочной единицы с размерной цепью Строим схему размерной цепи рисунок 4.2. 15 Рисунок 4.2-Размерная цепь Размерная цепь состоит из пяти звеньев Г1, Г2, Г3, Г4, Г5 и исходного звена Г∆. Здесь Г ,Г ,Г ,Г 2 3 4 5  увеличивающие звенья размерной цепи, Г1  уменьшающее. Проверим правильность составления размерной цепи по формуле: m n 1 i 1 m 1 Г Гi Гi           , Где Г - номинальный размер исходного звена; m i 1 Гi    - сумма номинальных размеров увеличивающих звеньев; n 1 m 1 Гi     - сумма номинальных размеров уменьшающих звеньев; m - число увеличивающих звеньев; n - общее число звеньев размерной цепи. Г 21 10 21 7 57 2мм          Равенство выполняется, значит цепь составлена верно. Допуски на ширину подшипника известны, звенья Г ,Г 2 4  подшипники, следовательно: ТГ ТГ 0,1мм 2 4   Определим среднее число единиц допуска а cр по формуле:
