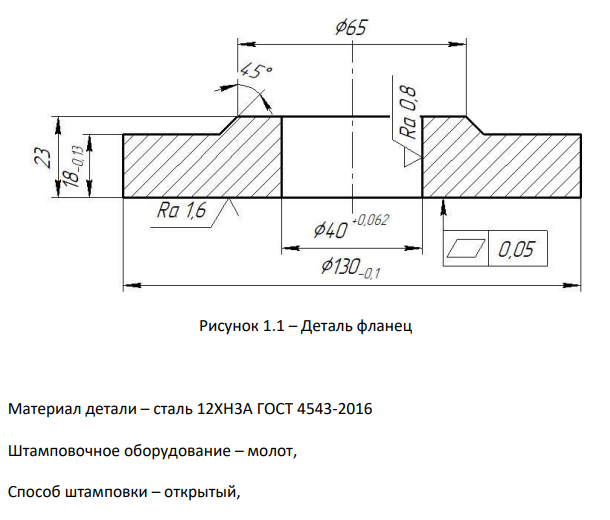

Исходные данные: Деталь «Фланец» (рисунок 1.1). Материал детали – сталь 12ХН3А ГОСТ 4543-2016 Штамповочное оборудование – молот, Способ штамповки – открытый класс точности поковки II Масса детали: Gд  1,79кг (Решение → 77)

Заказ №39301

Исходные данные: Деталь «Фланец» (рисунок 1.1). Материал детали – сталь 12ХН3А ГОСТ 4543-2016 Штамповочное оборудование – молот, Способ штамповки – открытый класс точности поковки II Масса детали: Gд  1,79кг

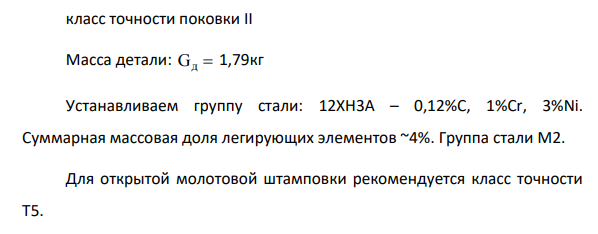

Устанавливаем группу стали: 12ХН3А – 0,12%С, 1%Сr, 3%Ni. Суммарная массовая доля легирующих элементов ~4%. Группа стали М2. Для открытой молотовой штамповки рекомендуется класс точности Т5. Расчетная масса поковки Расчетный коэффициент Кр=1,5(приложение 3 [3]-круглые) Gп д   G Кр =1,79·1,5=2,69кг Инв. № подл. 471 Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата Определяем степень сложности поковки: (Описываемая фигура цилиндр) Размеры описываемой фигуры: Диаметр 136,5 (130·1,05) Длина-24,15 (23·1,05) Определим массу описываемой фигуры:   2 9 G 3,14 68,25 24,15 10 7850 2,77 ф кг        Степень сложности: д ор ф G 1,79 С 0,65
