Токарные операции Изготовление детали из прутка (базовый вариант)

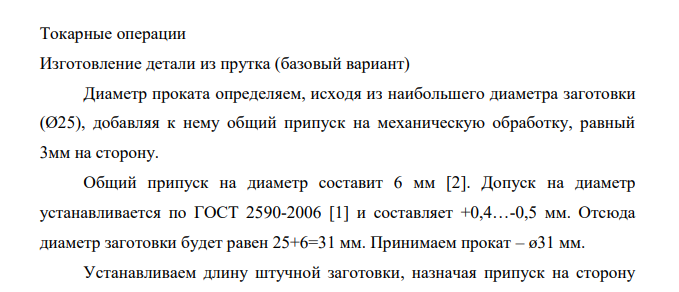

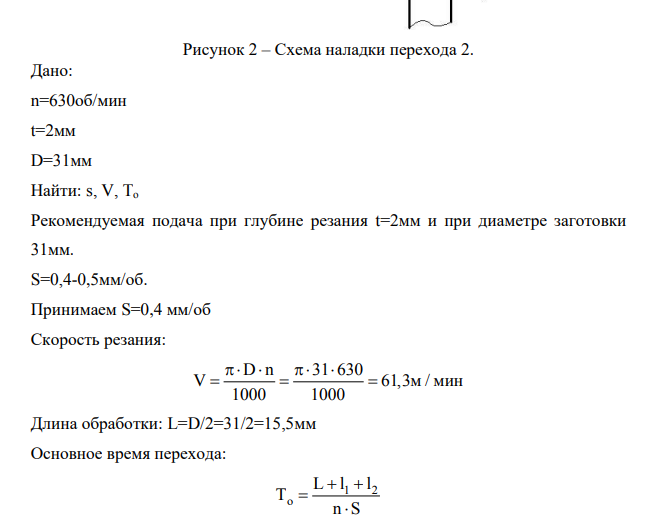

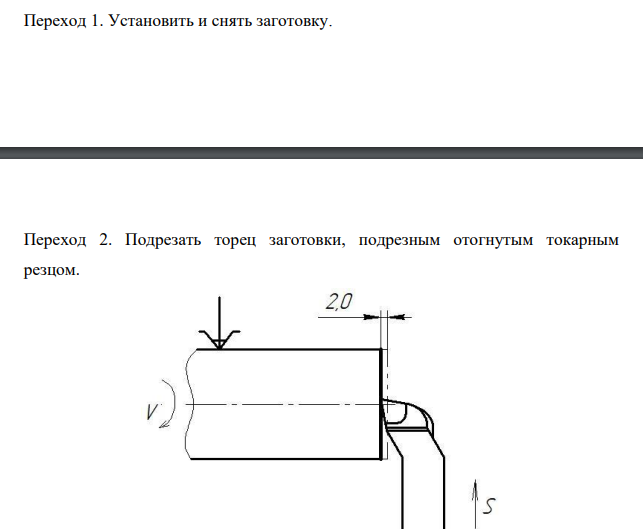

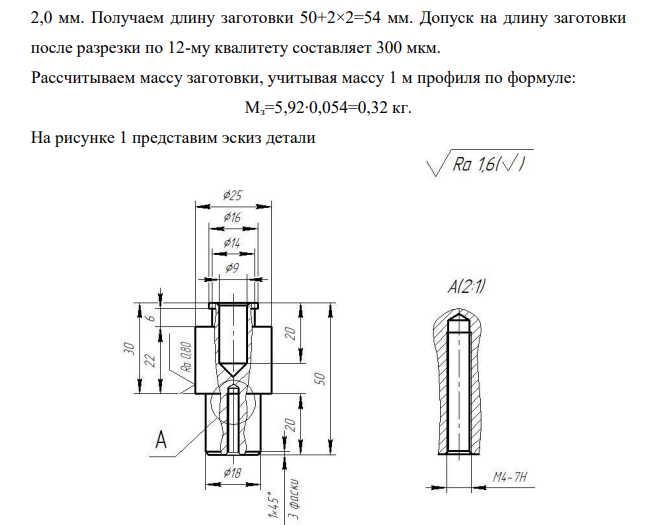

Диаметр проката определяем, исходя из наибольшего диаметра заготовки (Ø25), добавляя к нему общий припуск на механическую обработку, равный 3мм на сторону. Общий припуск на диаметр составит 6 мм [2]. Допуск на диаметр устанавливается по ГОСТ 2590-2006 [1] и составляет +0,4…-0,5 мм. Отсюда диаметр заготовки будет равен 25+6=31 мм. Принимаем прокат – ø31 мм. Устанавливаем длину штучной заготовки, назначая припуск на сторону 2,0 мм. Получаем длину заготовки 50+2×2=54 мм. Допуск на длину заготовки после разрезки по 12-му квалитету составляет 300 мкм. Рассчитываем массу заготовки, учитывая массу 1 м профиля по формуле: Mз=5,92∙0,054=0,32 кг. На рисунке 1 представим эскиз детали Переход 1. Установить и снять заготовку. Переход 2. Подрезать торец заготовки, подрезным отогнутым токарным резцом. Рисунок 2 – Схема наладки перехода 2. Дано: n=630об/мин t=2мм D=31мм Найти: s, V, To Рекомендуемая подача при глубине резания t=2мм и при диаметре заготовки 31мм. S=0,4-0,5мм/об. Принимаем S=0,4 мм/об Скорость резания: D n 31 630 V 61,3м / мин 1000 1000        Длина обработки: L=D/2=31/2=15,5мм Основное время перехода: 1 2 о L l l Т n S     Где L – длина обработки, 1 l , 2 l - величина врезания и перебега инструмента соответственно, принимаем 1мм.
