Для заданного сопряжения определить предельные размеры вала и отверстия; определить величину допусков каждой детали; найти величину предельных зазоров или натягов и допуск посадки (Решение → 88)
Заказ №39301

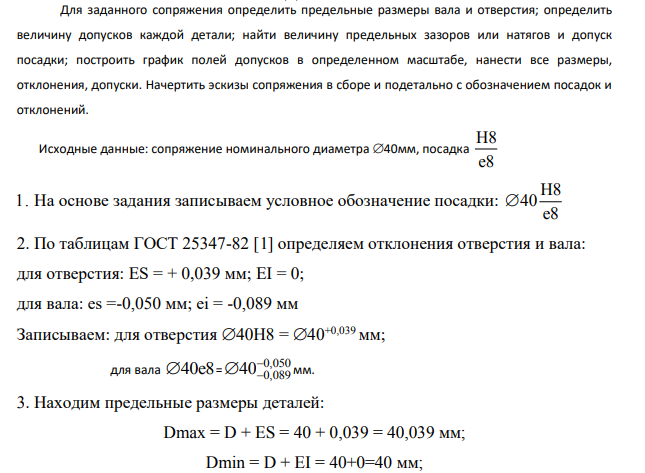

Для заданного сопряжения определить предельные размеры вала и отверстия; определить величину допусков каждой детали; найти величину предельных зазоров или натягов и допуск посадки; построить график полей допусков в определенном масштабе, нанести все размеры, отклонения, допуски. Начертить эскизы сопряжения в сборе и подетально с обозначением посадок и отклонений. Исходные данные: сопряжение номинального диаметра 40мм, посадка Н8 e8
1. На основе задания записываем условное обозначение посадки: Н8 40 e8 2. По таблицам ГОСТ 25347-82 [1] определяем отклонения отверстия и вала: для отверстия: ES = + 0,039 мм; EI = 0; для вала: es =-0,050 мм; ei = -0,089 мм Записываем: для отверстия 40Н8 = 40+0,039 мм; для вала 40e8= 0,050 0,089 40 мм. 3. Находим предельные размеры деталей: Dmax = D + ES = 40 + 0,039 = 40,039 мм; Dmin = D + EI = 40+0=40 мм;
