Для заданного сопряжения определить: 7. Номинальный размер отверстия и вала. 8. Верхнее и нижнее отклонение отверстия и вала. (Решение → 92)

Заказ №39301

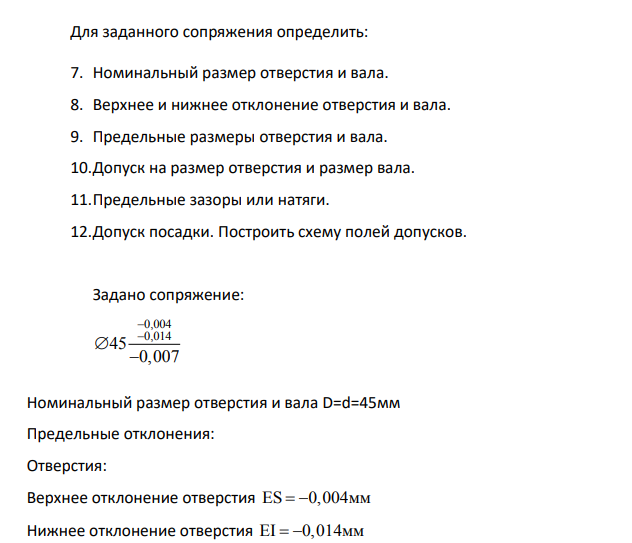

Для заданного сопряжения определить: 7. Номинальный размер отверстия и вала. 8. Верхнее и нижнее отклонение отверстия и вала. 9. Предельные размеры отверстия и вала. 10.Допуск на размер отверстия и размер вала. 11.Предельные зазоры или натяги. 12.Допуск посадки. Построить схему полей допусков. Задано сопряжение: 0,004 0,014 45 0,007

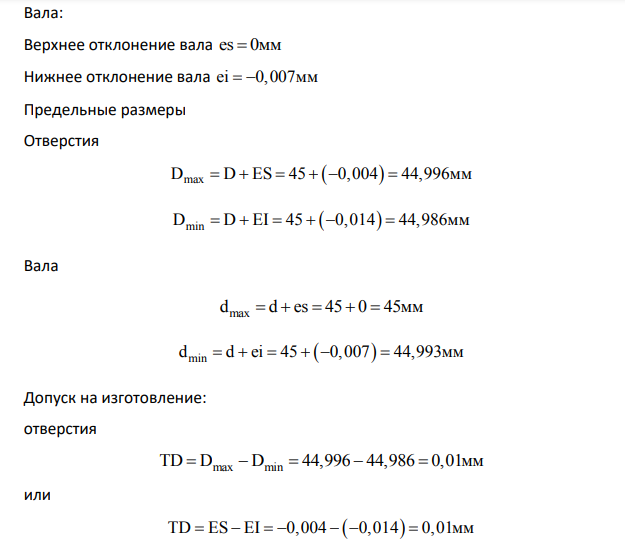

Номинальный размер отверстия и вала D=d=45мм Предельные отклонения: Отверстия: Верхнее отклонение отверстия ES 0,004   мм Нижнее отклонение отверстия EI 0,014   мм Вала: Верхнее отклонение вала es 0  мм Нижнее отклонение вала ei 0,007   мм Предельные размеры Отверстия D D ES 45 0,004 44,996 max         мм D D EI 45 0,014 44,986 min         мм Вала max d d es 45 0 45      мм d d ei 45 0,007 44,993 min         мм Допуск на изготовление: отверстия TD D D 44,996 44,986 0,01      max min мм или TD ES EI 0,004 0,014 0,01          мм вала Td d d 45 44,993 0,007      max min мм или Td es ei 0 0,007 0,007         мм Сопоставляя предельные размеры отверстия и вала, приходим к выводу, что данная посадка – переходная, для нее характерно наличие как зазора, так и натяга.
