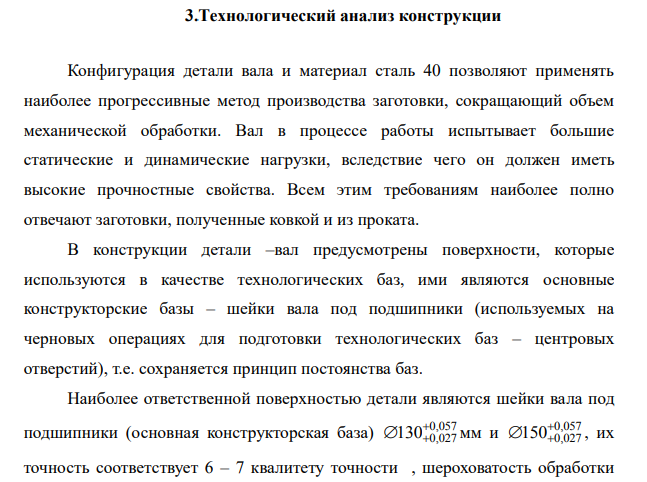

Технологический анализ конструкции

Конфигурация детали вала и материал сталь 40 позволяют применять наиболее прогрессивные метод производства заготовки, сокращающий объем механической обработки. Вал в процессе работы испытывает большие статические и динамические нагрузки, вследствие чего он должен иметь высокие прочностные свойства. Всем этим требованиям наиболее полно отвечают заготовки, полученные ковкой и из проката. В конструкции детали –вал предусмотрены поверхности, которые используются в качестве технологических баз, ими являются основные конструкторские базы – шейки вала под подшипники (используемых на черновых операциях для подготовки технологических баз – центровых отверстий), т.е. сохраняется принцип постоянства баз. Наиболее ответственной поверхностью детали являются шейки вала под подшипники (основная конструкторская база) 0,057 0,027 130   мм и 0,057 0,027 150   , их точность соответствует 6 – 7 квалитету точности , шероховатость обработки
