Выбор метода изготовления заготовки

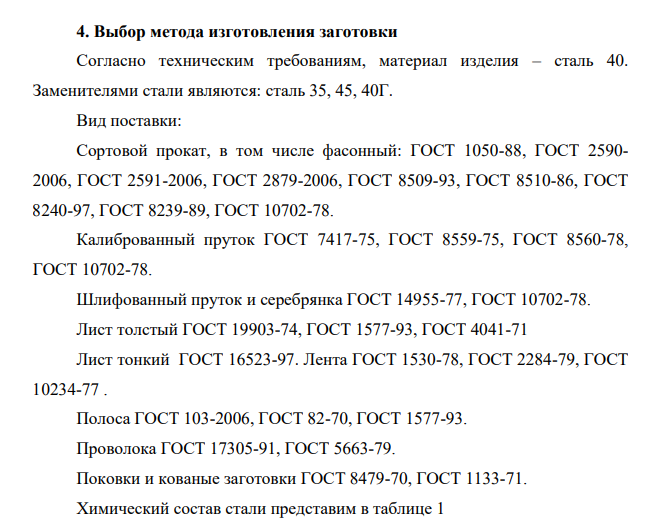

Согласно техническим требованиям, материал изделия – сталь 40. Заменителями стали являются: сталь 35, 45, 40Г. Вид поставки: Сортовой прокат, в том числе фасонный: ГОСТ 1050-88, ГОСТ 2590- 2006, ГОСТ 2591-2006, ГОСТ 2879-2006, ГОСТ 8509-93, ГОСТ 8510-86, ГОСТ 8240-97, ГОСТ 8239-89, ГОСТ 10702-78. Калиброванный пруток ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 10702-78. Шлифованный пруток и серебрянка ГОСТ 14955-77, ГОСТ 10702-78. Лист толстый ГОСТ 19903-74, ГОСТ 1577-93, ГОСТ 4041-71 Лист тонкий ГОСТ 16523-97. Лента ГОСТ 1530-78, ГОСТ 2284-79, ГОСТ 10234-77 . Полоса ГОСТ 103-2006, ГОСТ 82-70, ГОСТ 1577-93. Проволока ГОСТ 17305-91, ГОСТ 5663-79. Поковки и кованые заготовки ГОСТ 8479-70, ГОСТ 1133-71. Химический состав стали представим в таблице 1
