Расчет размерных цепей методом пригонки

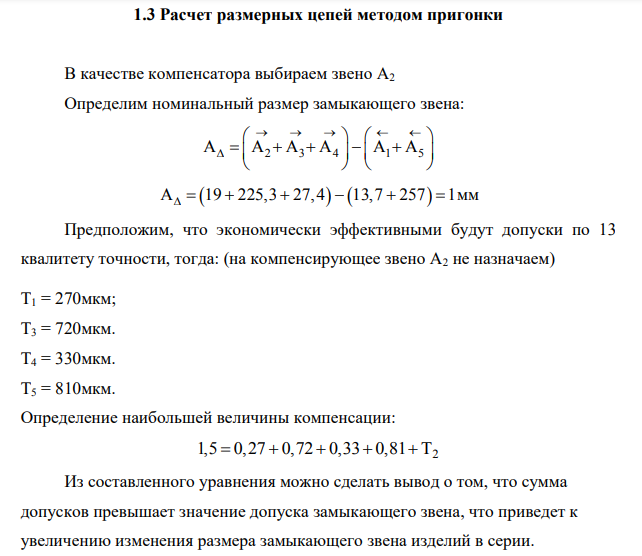

В качестве компенсатора выбираем звено А2 Определим номинальный размер замыкающего звена: A A A A A A 2 3 4 1 5                        A 19 225,3 27,4 13,7 257 1            мм Предположим, что экономически эффективными будут допуски по 13 квалитету точности, тогда: (на компенсирующее звено А2 не назначаем) Т1 = 270мкм; Т3 = 720мкм. Т4 = 330мкм. Т5 = 810мкм. Определение наибольшей величины компенсации: 2 1,5 0,27 0,72 0,33 0,81      Т Из составленного уравнения можно сделать вывод о том, что сумма допусков превышает значение допуска замыкающего звена, что приведет к увеличению изменения размера замыкающего звена изделий в серии. Значение наибольшей компенсации избыточного изменения размера замыкающего звена определяется: , T 1,5 0,27 0,72 0,33 0,81 0,63 2        мм. В случае самого неблагоприятного сочетания размеров с компенсатора потребуется снять 0,63мм. материала. Координата середины поля допуска звена 2 по формуле 7: 750      С 360 0 0 135 2    С2 =975мкм Предельные размеры звена 2 по формулам 41,42: , 2 2min 2 2 T 0,63 A A C 19 0,975 19,66 2 2         мм; , 2 2max 2 2 T 0,63 А A C 19 0,975 20,29 2 2         мм.
