Для заданного сопряжения определить: 1. Номинальный размер отверстия и вала. 2. Верхнее и нижнее отклонение отверстия и вала. 3. Предельные размеры отверстия и вала (Решение → 108)
Заказ №39301

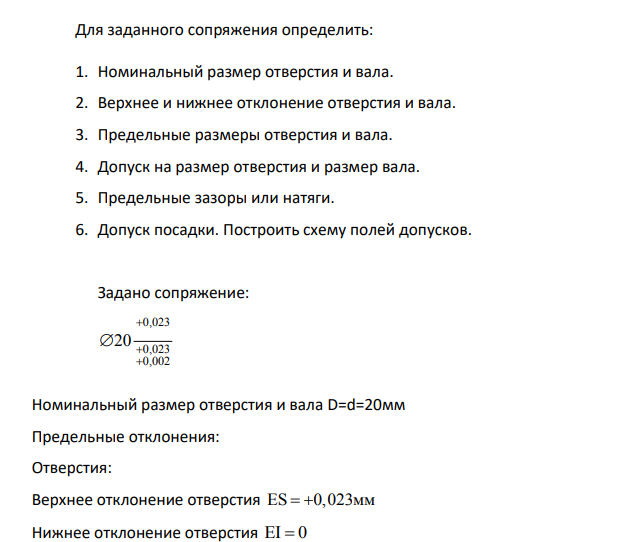

Для заданного сопряжения определить: 1. Номинальный размер отверстия и вала. 2. Верхнее и нижнее отклонение отверстия и вала. 3. Предельные размеры отверстия и вала. 4. Допуск на размер отверстия и размер вала. 5. Предельные зазоры или натяги. 6. Допуск посадки. Построить схему полей допусков. Задано сопряжение: 0,023 0,023 0,002

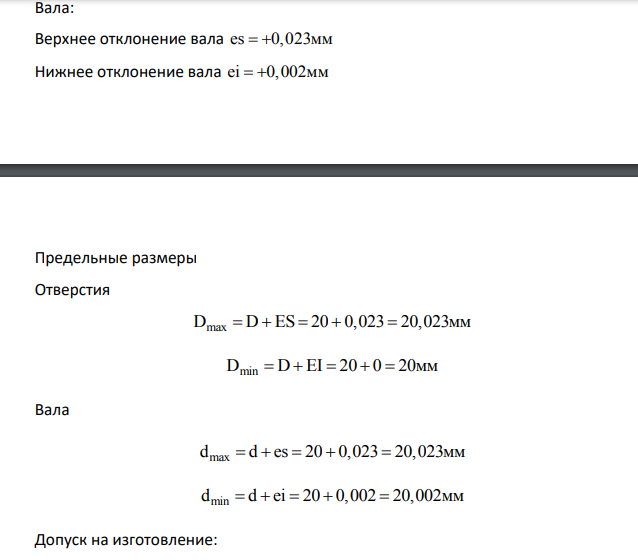

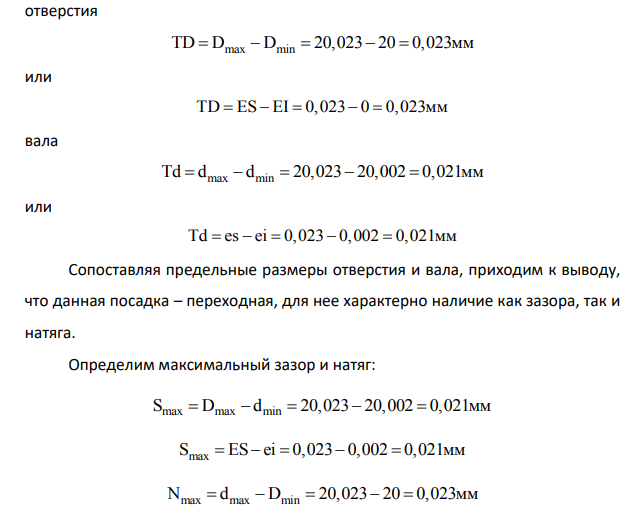

Номинальный размер отверстия и вала D=d=20мм Предельные отклонения: Отверстия: Верхнее отклонение отверстия ES 0,023 мм Нижнее отклонение отверстия EI 0 Вала: Верхнее отклонение вала es 0,023 мм Нижнее отклонение вала ei 0,002 мм Предельные размеры Отверстия D D ES 20 0,023 20,023 max мм D D EI 20 0 20 min мм Вала max d d es 20 0,023 20,023 мм min d d ei 20 0,002 20,002 мм Допуск на изготовление: отверстия TD D D 20,023 20 0,023 max min мм или TD ES EI 0,023 0 0,023 мм вала Td d d 20,023 20,002 0,021 max min мм или Td es ei 0,023 0,002 0,021 мм Сопоставляя предельные размеры отверстия и вала, приходим к выводу, что данная посадка – переходная, для нее характерно наличие как зазора, так и натяга. Определим максимальный зазор и натяг: S D d 20,023 20,002 0,021 max max min мм S ES ei 0,023 0,002 0,021 max мм N d D 20,023 20 0,023 max max min мм N es EI 0,023 0 0,023 max мм
