Для заданных посадок: 1. Определить предельные отклонения по таблицам ГОСТ 25347-82. 2. Рассчитать предельные размеры отверстия и вала, допуск размера. (Решение → 107)
Заказ №39301

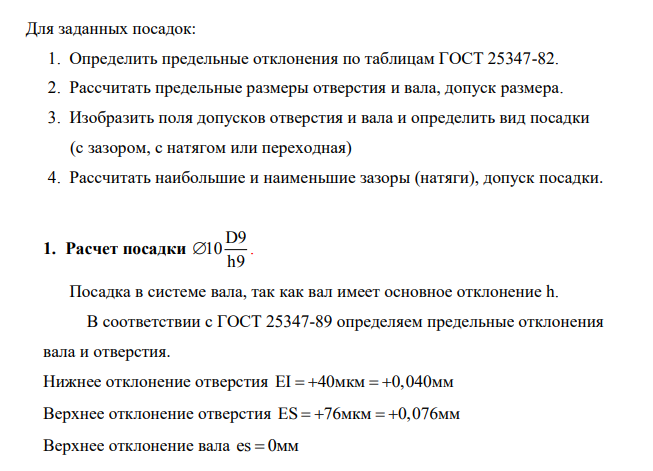

Для заданных посадок: 1. Определить предельные отклонения по таблицам ГОСТ 25347-82. 2. Рассчитать предельные размеры отверстия и вала, допуск размера. 3. Изобразить поля допусков отверстия и вала и определить вид посадки (с зазором, с натягом или переходная) 4. Рассчитать наибольшие и наименьшие зазоры (натяги), допуск посадки. 1. Расчет посадки D9 10 h9 .
Посадка в системе вала, так как вал имеет основное отклонение h. В соответствии с ГОСТ 25347-89 определяем предельные отклонения вала и отверстия. Нижнее отклонение отверстия EI 40 мкм 0,040мм Верхнее отклонение отверстия ES 76 мкм 0,076мм Верхнее отклонение вала es 0 мм Нижнее отклонение вала ei 36 мкм 0,036мм Определим допуск отверстия и допуск вала: Допуск отверстия TD ES EI 0,076 0,040 0,036 мм Допуск вала Td es ei 0 ( 0,036) 0,036 мм Запишем посадку 0,076 0,040 0,036 D9 10 h9 мм Определим предельные размеры отверстия и вала D D ES 10 0,076 10,076 max мм D D EI 10 0,040 10,040 min мм D номинальный размер отверстия, max d d es 10 0 10 мм d d ei 10 0,036 9,964 min мм d номинальный размер вала, Рисунок 1 – Схема расположения полей допусков Посадка с зазором, определим максимальный и минимальный зазор по формулам [1]: S D d max max min S D d min min max S 10,076 9,964 0,112 max мм S 10,040 10 0,040 min мм Определим допуск посадки. Допуск зазора равен: Т(S) S S 0,112 0,040 0,072мм max min . Проверка T S TD Td 0,036 0,036 0,072 мм 2. Расчет посадки H8 6 js7 . Данная посадка в системе отверстия. Так как основное отклонение отверстия Н. В соответствии с ГОСТ 25347-89 определяем предельные отклонения вала и отверстия. Нижнее отклонение отверстия EI 0 Верхнее отклонение отверстия ES 18 мкм 0,018мм Нижнее отклонение вала ei 6 мкм 0,006мм Верхнее отклонение вала es 6 мкм 0,006мм Определим допуск отверстия и допуск вала: Допуск отверстия TD ES EI 0,018 0 0,018 мм Допуск вала Td es ei 0,006 0,006 0,012 мм Запишем посадку 0,018 H8 6 js7 0,006 Определим предельные размеры отверстия и вала D D ES 6 0,018 6,018 max мм D D EI 6 0 6 min мм max d d es 6 0,006 6,006 мм d d ei 6 0,006 5,994 min мм
