Необходимо обеспечить зазор 0,9 А 0 0,1 между торцом колеса и втулкой, запрессованной в корпус (рисунок 1). (Решение → 106)
Заказ №39301

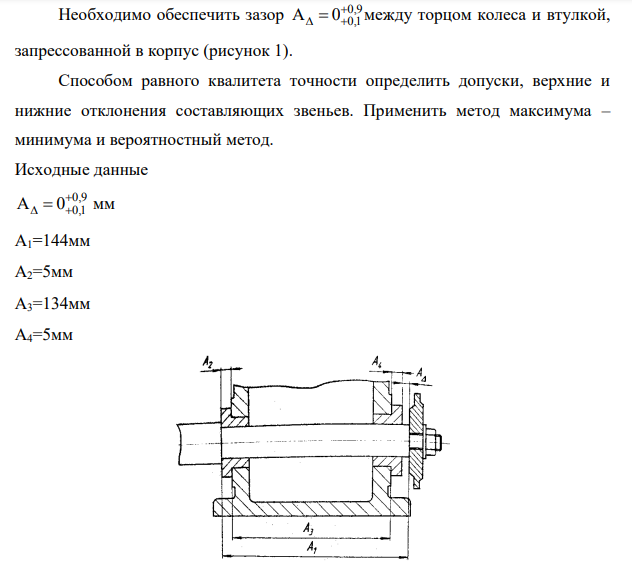

Необходимо обеспечить зазор 0,9 А 0 0,1 между торцом колеса и втулкой, запрессованной в корпус (рисунок 1).

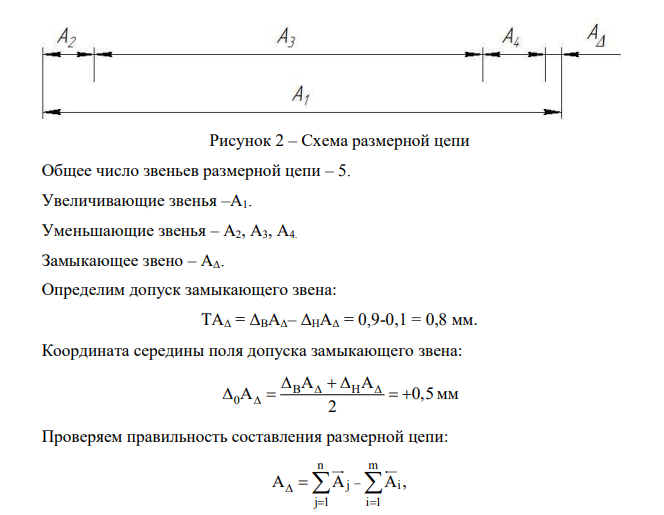

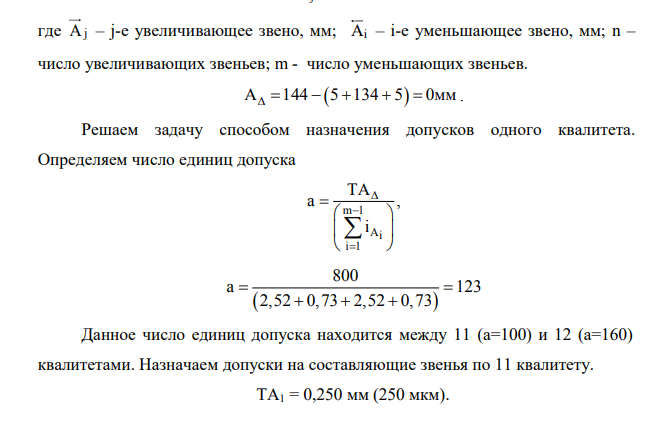

Способом равного квалитета точности определить допуски, верхние и нижние отклонения составляющих звеньев. Применить метод максимума – минимума и вероятностный метод. Исходные данные 0,9 А 0 0,1 мм А1=144мм А2=5мм А3=134мм А4=5мм Схему размерной цепи представим на рисунке 2 Общее число звеньев размерной цепи – 5. Увеличивающие звенья –А1. Уменьшающие звенья – А2, А3, А4. Замыкающее звено – АΔ. Определим допуск замыкающего звена: ТАΔ = ΔВАΔ– ΔНАΔ = 0,9-0,1 = 0,8 мм. Координата середины поля допуска замыкающего звена: В 0А 0,5 А НА 2 мм Проверяем правильность составления размерной цепи: n m j i j 1 i 1 А А А , где Аj – j-е увеличивающее звено, мм; Аi – i-е уменьшающее звено, мм; n – число увеличивающих звеньев; m - число уменьшающих звеньев. А 144 5 134 5 0мм . Решаем задачу способом назначения допусков одного квалитета. Определяем число единиц допуска m 1 Аi i 1 ТА a i , 800 a 2,52 0,73 2,52 0,73 123 Данное число единиц допуска находится между 11 (а=100) и 12 (а=160) квалитетами. Назначаем допуски на составляющие звенья по 11 квалитету. ТА1 = 0,250 мм (250 мкм).
