Расчет размерных цепей вероятностным методом (Решение → 104)
Заказ №39301

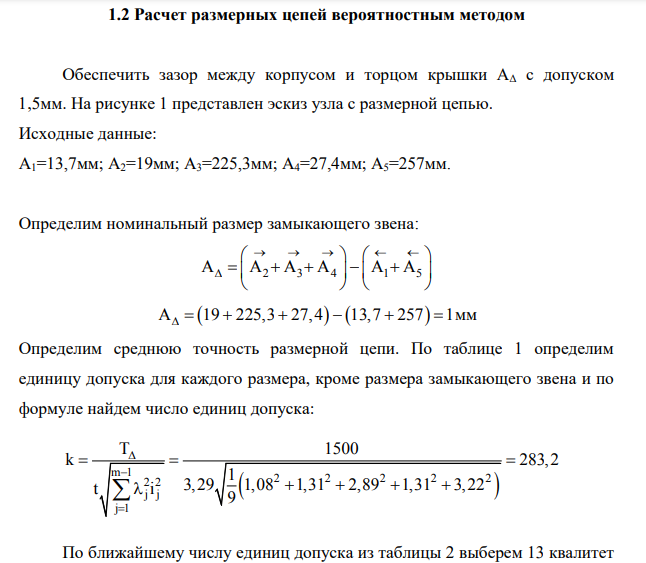

Расчет размерных цепей вероятностным методом
Обеспечить зазор между корпусом и торцом крышки АΔ с допуском 1,5мм. На рисунке 1 представлен эскиз узла с размерной цепью. Исходные данные: А1=13,7мм; А2=19мм; А3=225,3мм; А4=27,4мм; А5=257мм. Определим номинальный размер замыкающего звена: A A A A A A 2 3 4 1 5 A 19 225,3 27,4 13,7 257 1 мм Определим среднюю точность размерной цепи. По таблице 1 определим единицу допуска для каждого размера, кроме размера замыкающего звена и по формуле найдем число единиц допуска: m 1 2 2 2 2 2 2 2 j j j 1 T 1500 k 283,2 1 t i 3,29 1,08 1,31 2,89 1,31 3,22 9 По ближайшему числу единиц допуска из таблицы 2 выберем 13 квалитет точности. Допуски размеров на звенья, составляющие размерную цепь назначим по СТ СЭВ 145-75:
