Определение исполнительных размеров контрольного калибра (Решение → 110)

Заказ №39301

Определение исполнительных размеров контрольного калибра

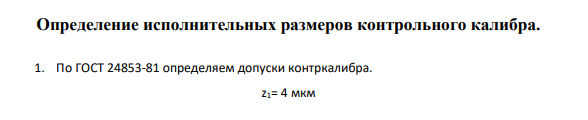

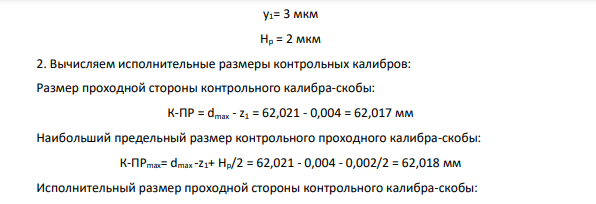

1. По ГОСТ 24853-81 определяем допуски контркалибра. z1= 4 мкм y1= 3 мкм Нp = 2 мкм 2. Вычисляем исполнительные размеры контрольных калибров: Размер проходной стороны контрольного калибра-скобы: К-ПР = dmax - z1 = 62,021 - 0,004 = 62,017 мм Наибольший предельный размер контрольного проходного калибра-скобы: К-ПРmax= dmax -z1+ Нp/2 = 62,021 - 0,004 - 0,002/2 = 62,018 мм Исполнительный размер проходной стороны контрольного калибра-скобы: ПРисп =62,018-0,002мм Размер проходной стороны изношенного контрольного калибра-скобы: ПРизн = dmax + у1 =62,021+ 0,003 = 62,024 мм
