Расчет размерной цепи. Метод групповой взаимозаменяемости. (Решение → 116)

Заказ №39301

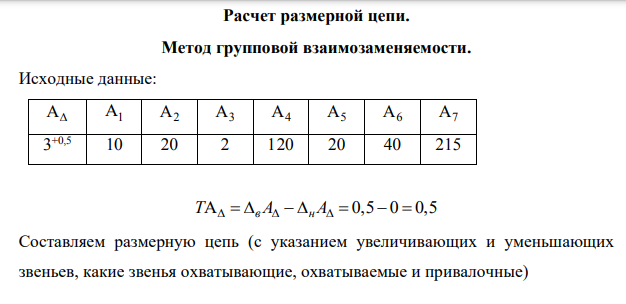

Расчет размерной цепи. Метод групповой взаимозаменяемости. Исходные данные: А А1 А2 А3 А4 А5 А6 А7 3 +0,5 10 20 2 120 20 40 215

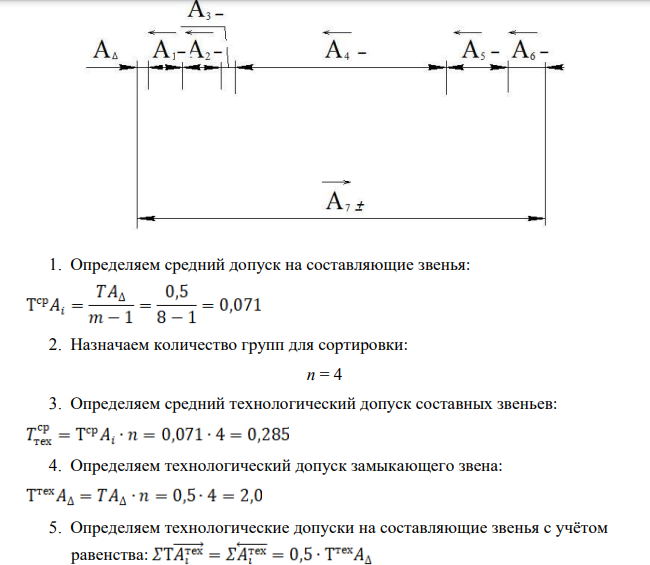

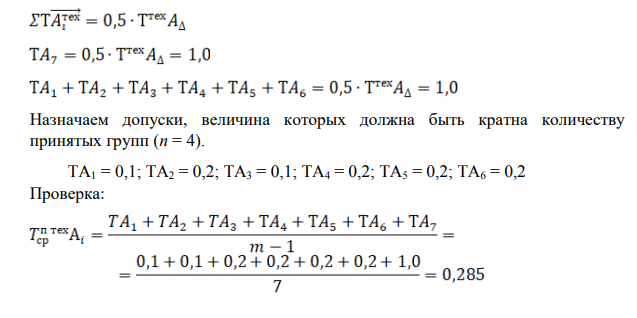

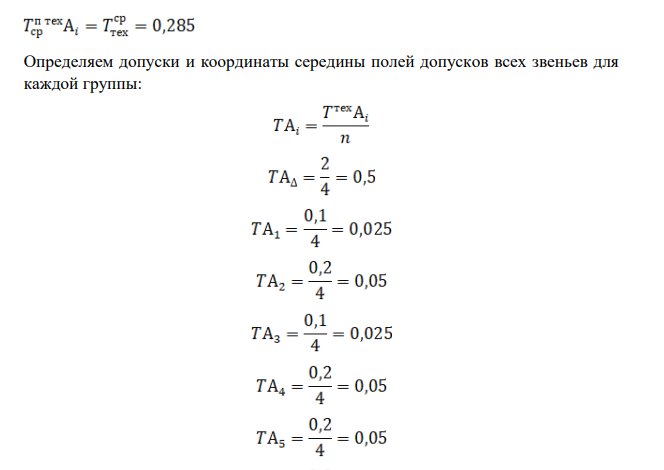

Составляем размерную цепь (с указанием увеличивающих и уменьшающих звеньев, какие звенья охватывающие, охватываемые и привалочные) 1. Определяем средний допуск на составляющие звенья: 2. Назначаем количество групп для сортировки: n = 4 3. Определяем средний технологический допуск составных звеньев: 4. Определяем технологический допуск замыкающего звена: 5. Определяем технологические допуски на составляющие звенья с учётом равенства: Назначаем допуски, величина которых должна быть кратна количеству принятых групп (n = 4). TA1 = 0,1; TA2 = 0,2; TA3 = 0,1; TA4 = 0,2; TA5 = 0,2; TA6 = 0,2 Проверка: Определяем допуски и координаты середины полей допусков всех звеньев для каждой группы: Координаты середины полей допусков: Значения допусков заносим в таблицу 1 для всех групп. Значение координаты середины полей допусков – только для первой группы и выполняем проверку. Таблица 1 Группа 1 0,025 -0,0125 0,05 -0,025 0,025 -0,0125 0,05 -0,025 2 0,025 +0,0125 0,05 +0,025 0,025 +0,0125 0,05 +0,025 3 0,025 +0,0375 0,05 0,075 0,025 +0,0375 0,05 0,075 4 0,025 +0,0625 0,05 0,125 0,025 +0,0625 0,05 0,125 Группа 1 0,05 -0,025 0,05 -0,025 0,25 0 0,5 0,25 2 0,05 +0,025 0,05 +0,025 0,25 0,25 0,5 0,25 3 0,05 0,075 0,05 0,075 0,25 0,5 0,5 0,25
