Технология изготовления резиновых изделий (Решение → 122)

Заказ №39301

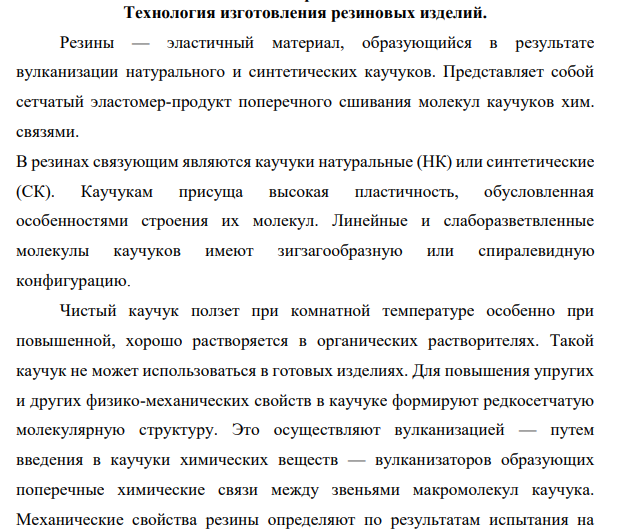

Технология изготовления резиновых изделий

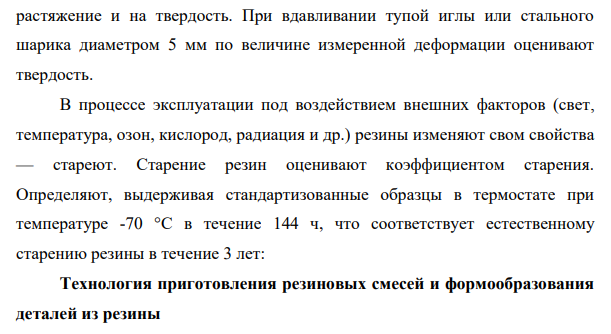

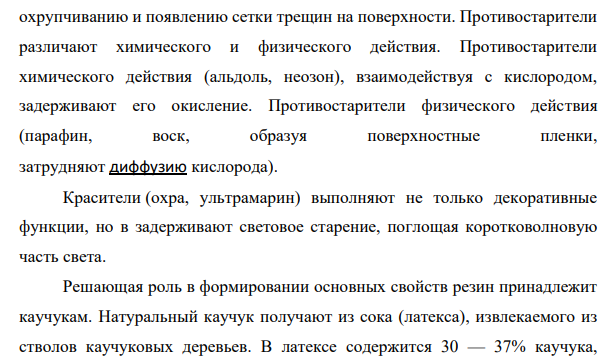

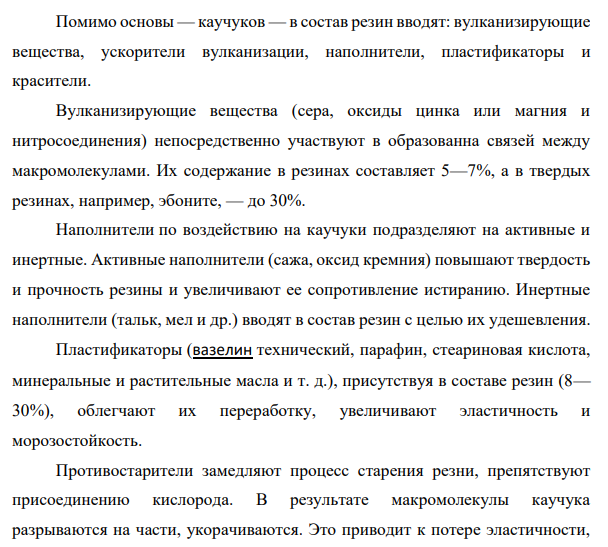

Резины — эластичный материал, образующийся в результате вулканизации натурального и синтетических каучуков. Представляет собой сетчатый эластомер-продукт поперечного сшивания молекул каучуков хим. связями. В резинах связующим являются каучуки натуральные (НК) или синтетические (СК). Каучукам присуща высокая пластичность, обусловленная особенностями строения их молекул. Линейные и слаборазветвленные молекулы каучуков имеют зигзагообразную или спиралевидную конфигурацию. Чистый каучук ползет при комнатной температуре особенно при повышенной, хорошо растворяется в органических растворителях. Такой каучук не может использоваться в готовых изделиях. Для повышения упругих и других физико-механических свойств в каучуке формируют редкосетчатую молекулярную структуру. Это осуществляют вулканизацией — путем введения в каучуки химических веществ — вулканизаторов образующих поперечные химические связи между звеньями макромолекул каучука. Механические свойства резины определяют по результатам испытания на растяжение и на твердость. При вдавливании тупой иглы или стального шарика диаметром 5 мм по величине измеренной деформации оценивают твердость. В процессе эксплуатации под воздействием внешних факторов (свет, температура, озон, кислород, радиация и др.) резины изменяют свом свойства — стареют. Старение резин оценивают коэффициентом старения. Определяют, выдерживая стандартизованные образцы в термостате при температуре -70 °С в течение 144 ч, что соответствует естественному старению резины в течение 3 лет: Технология приготовления резиновых смесей и формообразования деталей из резины Помимо основы — каучуков — в состав резин вводят: вулканизирующие вещества, ускорители вулканизации, наполнители, пластификаторы и красители. Вулканизирующие вещества (сера, оксиды цинка или магния и нитросоединения) непосредственно участвуют в образованна связей между макромолекулами. Их содержание в резинах составляет 5—7%, а в твердых резинах, например, эбоните, — до 30%. Наполнители по воздействию на каучуки подразделяют на активные и инертные. Активные наполнители (сажа, оксид кремния) повышают твердость и прочность резины и увеличивают ее сопротивление истиранию. Инертные наполнители (тальк, мел и др.) вводят в состав резин с целью их удешевления. Пластификаторы (вазелин технический, парафин, стеариновая кислота, минеральные и растительные масла и т. д.), присутствуя в составе резин (8— 30%), облегчают их переработку, увеличивают эластичность и морозостойкость. Противостарители замедляют процесс старения резни, препятствуют присоединению кислорода. В результате макромолекулы каучука разрываются на части, укорачиваются. Это приводит к потере эластичности, охрупчиванию и появлению сетки трещин на поверхности. Противостарители различают химического и физического действия. Противостарители химического действия (альдоль, неозон), взаимодействуя с кислородом, задерживают его окисление. Противостарители физического действия (парафин, воск, образуя поверхностные пленки, затрудняют диффузию кислорода). Красители (охра, ультрамарин) выполняют не только декоративные функции, но в задерживают световое старение, поглощая коротковолновую часть света. Решающая роль в формировании основных свойств резин принадлежит каучукам. Натуральный каучук получают из сока (латекса), извлекаемого из стволов каучуковых деревьев. В латексе содержится 30 — 37% каучука,
