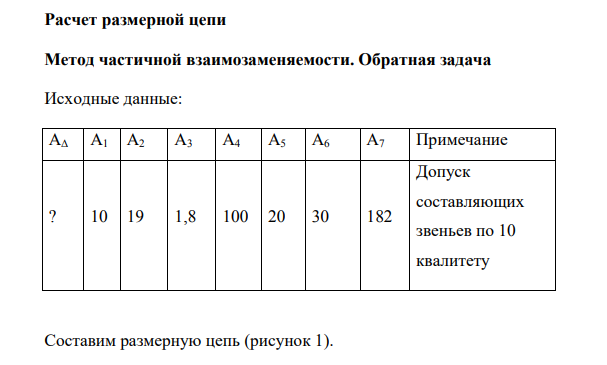

Расчет размерной цепи Метод частичной взаимозаменяемости. Обратная задача Исходные данные: АΔ А1 А2 А3 А4 А5 А6 А7 Примечание ? 10 19 1,8 100 20 30 182 Допуск составляющих звеньев по 10 квалитету

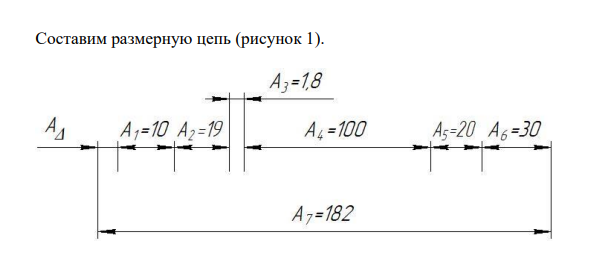

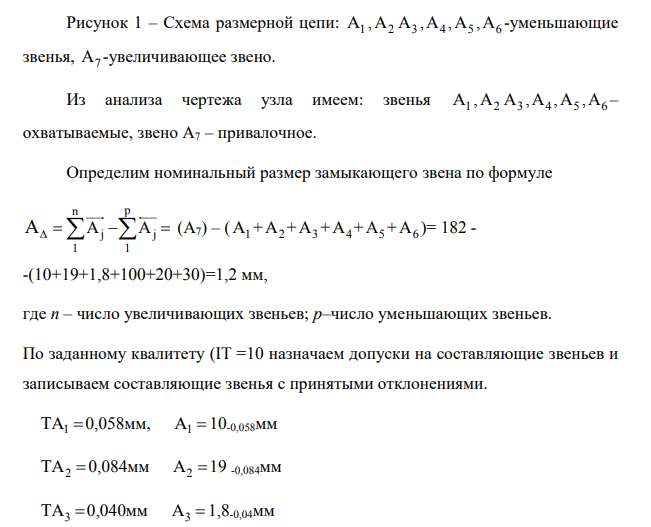

Составим размерную цепь (рисунок 1). Рисунок 1 – Схема размерной цепи: А1 ,А2 А3 ,А4 ,А5 ,А6 -уменьшающие звенья, А7 -увеличивающее звено. Из анализа чертежа узла имеем: звенья А1 ,А2 А3 ,А4 ,А5 ,А6 – охватываемые, звено А7 – привалочное. Определим номинальный размер замыкающего звена по формуле n p j j 1 1 А      А А (А7) – ( А1 + А2 + А3 + А4 + А5 + А6 )= 182 - -(10+19+1,8+100+20+30)=1,2 мм, где n – число увеличивающих звеньев; p–число уменьшающих звеньев. По заданному квалитету (IT =10 назначаем допуски на составляющие звеньев и записываем составляющие звенья с принятыми отклонениями. ТА1  0,058мм, А1  10-0,058мм ТА2  0,084мм А2  19 -0,084мм ТА3  0,040мм А3  1,8-0,04мм ТА4  0,140мм А4  100-0,14мм ТА5  0,084мм А5  20-0,084мм ТА6  0,084мм А6  30-0,084мм ТА7  0,185мм А7  182±0,0925мм Задаем значения коэффициента риска tΔ и относительного среднего квадратического отклонения  Аi. В данном случае принимаем процент риска Р=0,5%, при котором tΔ=2,8. Полагая, что условия изготовления деталей таковы, что распределение отклонений размеров будет близким к закону Симпсона, принимаем λ 2 Аi =1/6. Определяем допуск замыкающего звена
