Сбор документации по технологической оснастке

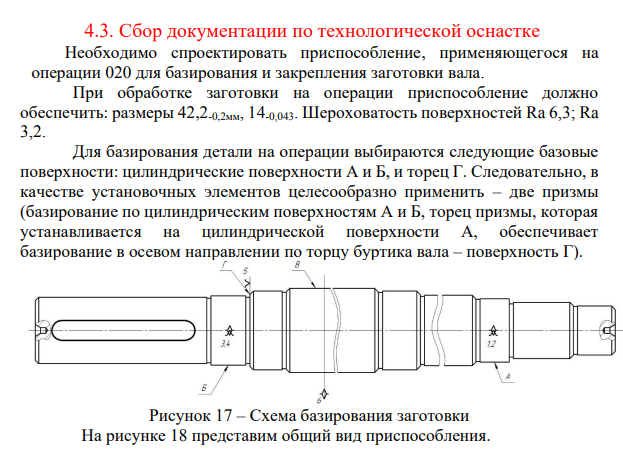

Необходимо спроектировать приспособление, применяющегося на операции 020 для базирования и закрепления заготовки вала. При обработке заготовки на операции приспособление должно обеспечить: размеры 42,2-0,2мм, 14-0,043. Шероховатость поверхностей Ra 6,3; Ra 3,2. Для базирования детали на операции выбираются следующие базовые поверхности: цилиндрические поверхности А и Б, и торец Г. Следовательно, в качестве установочных элементов целесообразно применить – две призмы (базирование по цилиндрическим поверхностям А и Б, торец призмы, которая устанавливается на цилиндрической поверхности А, обеспечивает базирование в осевом направлении по торцу буртика вала – поверхность Г). Рисунок 17 – Схема базирования заготовки На рисунке 18 представим общий вид приспособления
