Расчет выбранной заготовки

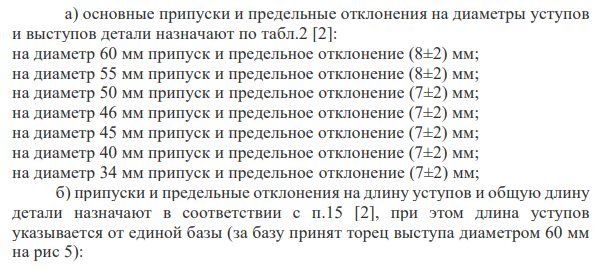

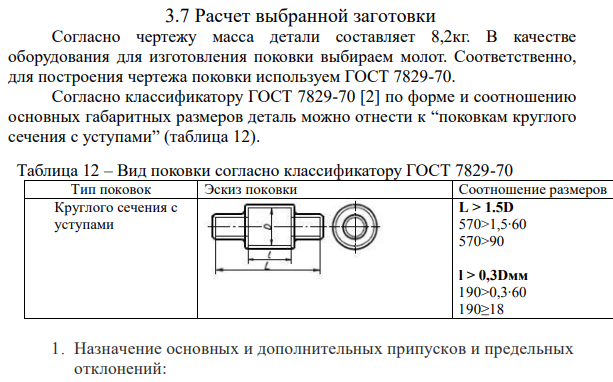

Согласно чертежу масса детали составляет 8,2кг. В качестве оборудования для изготовления поковки выбираем молот. Соответственно, для построения чертежа поковки используем ГОСТ 7829-70. Согласно классификатору ГОСТ 7829-70 [2] по форме и соотношению основных габаритных размеров деталь можно отнести к “поковкам круглого сечения с уступами” (таблица 12). Таблица 12 – Вид поковки согласно классификатору ГОСТ 7829-70 Тип поковок Эскиз поковки Соотношение размеров Круглого сечения с уступами L > 1.5D 570>1,5∙60 570>90 l > 0,3Dмм 190>0,3∙60 190≥18 1. Назначение основных и дополнительных припусков и предельных отклонений: а) основные припуски и предельные отклонения на диаметры уступов и выступов детали назначают по табл.2 [2]: на диаметр 60 мм припуск и предельное отклонение (8±2) мм; на диаметр 55 мм припуск и предельное отклонение (8±2) мм; на диаметр 50 мм припуск и предельное отклонение (7±2) мм; на диаметр 46 мм припуск и предельное отклонение (7±2) мм; на диаметр 45 мм припуск и предельное отклонение (7±2) мм; на диаметр 40 мм припуск и предельное отклонение (7±2) мм; на диаметр 34 мм припуск и предельное отклонение (7±2) мм;
