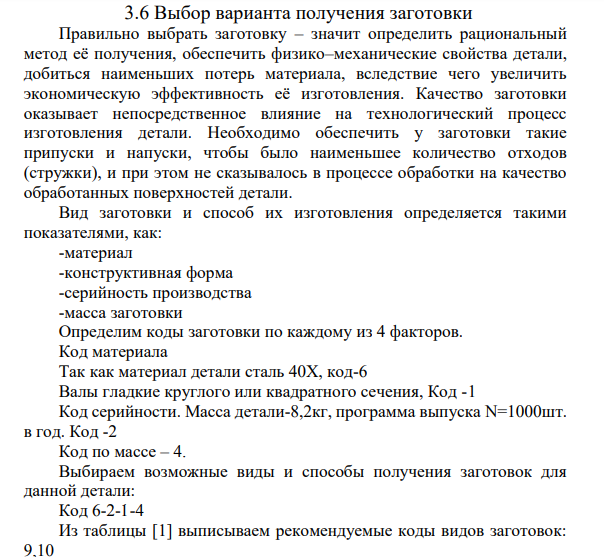

Выбор варианта получения заготовки

Правильно выбрать заготовку – значит определить рациональный метод её получения, обеспечить физико–механические свойства детали, добиться наименьших потерь материала, вследствие чего увеличить экономическую эффективность её изготовления. Качество заготовки оказывает непосредственное влияние на технологический процесс изготовления детали. Необходимо обеспечить у заготовки такие припуски и напуски, чтобы было наименьшее количество отходов (стружки), и при этом не сказывалось в процессе обработки на качество обработанных поверхностей детали. Вид заготовки и способ их изготовления определяется такими показателями, как: -материал -конструктивная форма -серийность производства -масса заготовки Определим коды заготовки по каждому из 4 факторов. Код материала Так как материал детали сталь 40Х, код-6 Валы гладкие круглого или квадратного сечения, Код -1 Код серийности. Масса детали-8,2кг, программа выпуска N=1000шт. в год. Код -2 Код по массе – 4. Выбираем возможные виды и способы получения заготовок для данной детали: Код 6-2-1-4 Из таблицы [1] выписываем рекомендуемые коды видов заготовок: 9,10 9-свободная ковка 10-прокат
