Маршрутное описание технологического процесса изготовления детали

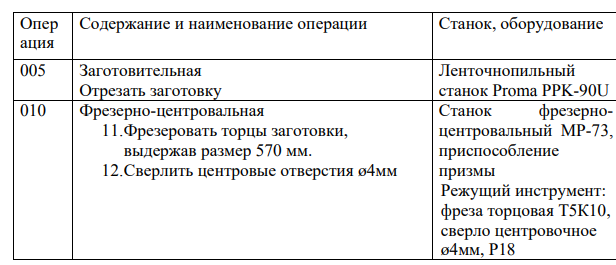

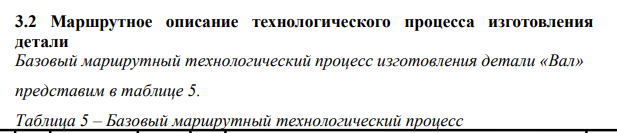

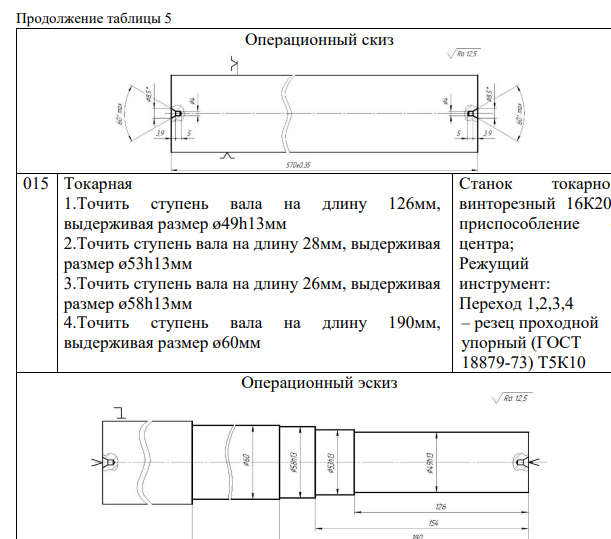

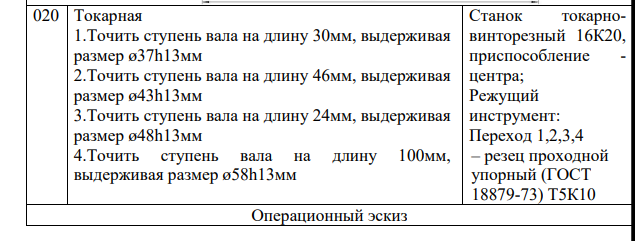

Базовый маршрутный технологический процесс изготовления детали «Вал» представим в таблице 5. Таблица 5 – Базовый маршрутный технологический процесс Опер ация Содержание и наименование операции Станок, оборудование 005 Заготовительная Отрезать заготовку Ленточнопильный станок Proma PPK-90U 010 Фрезерно-центровальная 11.Фрезеровать торцы заготовки, выдержав размер 570 мм. 12.Сверлить центровые отверстия ø4мм Станок фрезерноцентровальный МР-73, приспособление призмы Режущий инструмент: фреза торцовая Т5К10, сверло центровочное ø4мм, Р18 Операционный скиз 015 Токарная 1.Точить ступень вала на длину 126мм, выдерживая размер ø49h13мм 2.Точить ступень вала на длину 28мм, выдерживая размер ø53h13мм 3.Точить ступень вала на длину 26мм, выдерживая размер ø58h13мм 4.Точить ступень вала на длину 190мм, выдерживая размер ø60мм Станок токарновинторезный 16К20, приспособление - центра; Режущий инструмент: Переход 1,2,3,4 – резец проходной упорный (ГОСТ 18879-73) Т5К10 Операционный эскиз 020 Токарная 1.Точить ступень вала на длину 30мм, выдерживая размер ø37h13мм 2.Точить ступень вала на длину 46мм, выдерживая размер ø43h13мм 3.Точить ступень вала на длину 24мм, выдерживая размер ø48h13мм 4.Точить ступень вала на длину 100мм, выдерживая размер ø58h13мм Станок токарновинторезный 16К20, приспособление - центра; Режущий инструмент: Переход 1,2,3,4 – резец проходной упорный (ГОСТ 18879-73) Т5К10
