Определите предельные размеры и допуск вала. Нанесите размер на чертеж. Определите годность детали. Постройте схему поля допуска. Дано: номинальный размер D = 18 мм верхнее отклонение ES=+ 0,009 мм нижнее отклонение EI=  0,009 мм (Решение → 139)

Заказ №39301

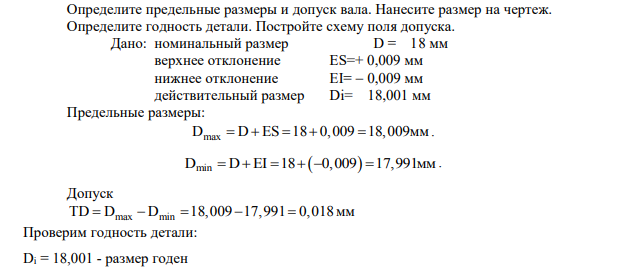

Определите предельные размеры и допуск вала. Нанесите размер на чертеж. Определите годность детали. Постройте схему поля допуска. Дано: номинальный размер D = 18 мм верхнее отклонение ES=+ 0,009 мм нижнее отклонение EI=  0,009 мм действительный размер Di= 18,001 мм Предельные размеры: D D ES 18 0,009 18,009 max      мм. D D EI 18 0,009 17,991 min         мм .

Допуск TD D D 18,009 17,991 0,018      max min мм Проверим годность детали: Di = 18,001 - размер годен т. к. Dmax = 18,009 > Di = 18,001 выполняется
