Определите предельные размеры и допуск вала. Нанесите размер на чертеж. Определите годность детали. Постройте схему поля допуска. Дано: номинальный размер D = 20 мм верхнее отклонение ES=+0,020 мм (Решение → 141)

Заказ №39301

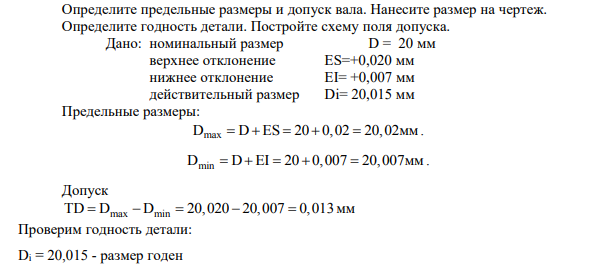

Определите предельные размеры и допуск вала. Нанесите размер на чертеж. Определите годность детали. Постройте схему поля допуска. Дано: номинальный размер D = 20 мм верхнее отклонение ES=+0,020 мм

Предельные размеры: D D ES 20 0,02 20,02 max      мм. D D EI 20 0,007 20,007 min      мм. Допуск TD D D 20,020 20,007 0,013      max min мм Проверим годность детали: Di = 20,015 - размер годен
