Определите предельные размеры и допуск вала. Нанесите размер на чертеж. Определите годность детали. Постройте схему поля допуска. Дано: номинальный размер d=35 мм верхнее отклонение es= 0 мм (Решение → 142)

Заказ №39301

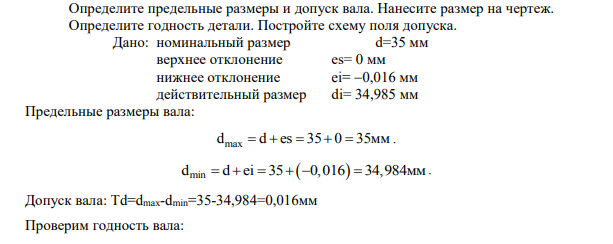

Определите предельные размеры и допуск вала. Нанесите размер на чертеж. Определите годность детали. Постройте схему поля допуска. Дано: номинальный размер d=35 мм верхнее отклонение es= 0 мм нижнее отклонение ei= 0,016 мм действительный размер di= 34,985 мм

Предельные размеры вала: max d d es 35 0 35      мм . d d ei 35 0,016 34,984 min         мм. Допуск вала: Td=dmax-dmin=35-34,984=0,016мм Проверим годность вала:
