Определите предельные размеры и допуск вала. Нанесите размер на чертеж. Определите годность детали. Постройте схему поля допуска. Дано: номинальный размер d=12 мм верхнее отклонение es=+0,004 мм (Решение → 146)
Заказ №39301

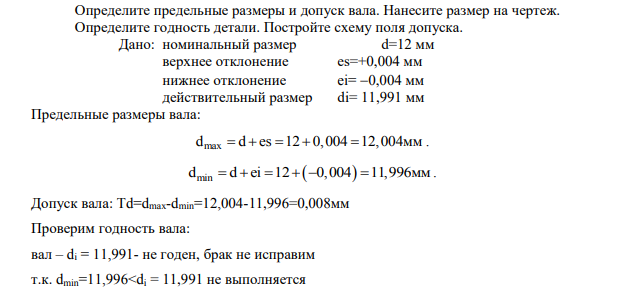

Определите предельные размеры и допуск вала. Нанесите размер на чертеж. Определите годность детали. Постройте схему поля допуска. Дано: номинальный размер d=12 мм верхнее отклонение es=+0,004 мм нижнее отклонение ei= 0,004 мм действительный размер di= 11,991 мм Предельные размеры вала: max d d es 12 0,004 12,004 мм . d d ei 12 0,004 11,996 min мм.
Допуск вала: Td=dmax-dmin=12,004-11,996=0,008мм Проверим годность вала: вал – di = 11,991- не годен, брак не исправим т.к. dmin=11,996
