Определите предельные размеры и допуск вала. Нанесите размер на чертеж. Определите годность детали. Постройте схему поля допуска. Дано: номинальный размер D= 30 мм верхнее отклонение ES= +0,002 мм (Решение → 143)

Заказ №39301

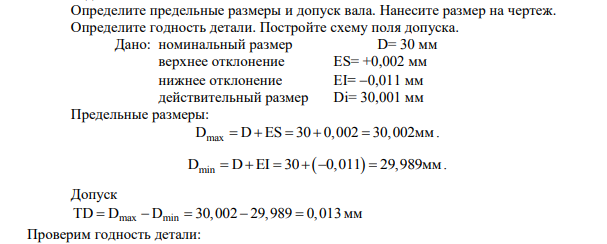

Определите предельные размеры и допуск вала. Нанесите размер на чертеж. Определите годность детали. Постройте схему поля допуска. Дано: номинальный размер D= 30 мм верхнее отклонение ES= +0,002 мм нижнее отклонение EI= 0,011 мм действительный размер Di= 30,001 мм Предельные размеры: D D ES 30 0,002 30,002 max      мм. D D EI 30 0,011 29,989 min         мм.

Допуск TD D D 30,002 29,989 0,013      max min мм Проверим годность детали: Di = 30,001 - размер годен
