Определите предельные размеры и допуск вала. Нанесите размер на чертеж. Определите годность детали. Постройте схему поля допуска. Дано: номинальный размер D=15 мм верхнее отклонение ES= +0,011 мм (Решение → 137)

Заказ №39301

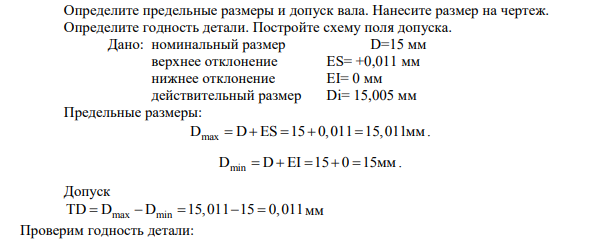

Определите предельные размеры и допуск вала. Нанесите размер на чертеж. Определите годность детали. Постройте схему поля допуска. Дано: номинальный размер D=15 мм верхнее отклонение ES= +0,011 мм нижнее отклонение EI= 0 мм действительный размер Di= 15,005 мм

Предельные размеры: D D ES 15 0,011 15,011 max      мм. D D EI 15 0 15 min      мм. Допуск TD D D 15,011 15 0,011      max min мм Проверим годность детали: Di = 15,005 - размер годен
