Определите предельные размеры и допуск вала. Нанесите размер на чертеж. Определите годность детали. Постройте схему поля допуска. Дано: номинальный размер d= 25 мм верхнее отклонение es=+0,015 мм (Решение → 140)

Заказ №39301

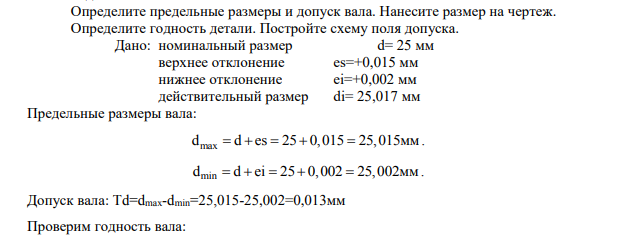

Определите предельные размеры и допуск вала. Нанесите размер на чертеж. Определите годность детали. Постройте схему поля допуска. Дано: номинальный размер d= 25 мм верхнее отклонение es=+0,015 мм нижнее отклонение ei=+0,002 мм действительный размер di= 25,017 мм

Предельные размеры вала: max d d es 25 0,015 25,015      мм. min d d ei 25 0,002 25,002      мм. Допуск вала: Td=dmax-dmin=25,015-25,002=0,013мм Проверим годность вала: вал – di = 25,017- не годен, брак исправим т.к. dmin=25,002
