Определите предельные размеры и допуск вала. Нанесите размер на чертеж. Определите годность детали. Постройте схему поля допуска. Дано: номинальный размер D=10 мм верхнее отклонение ES= +0,014 мм (Решение → 145)
Заказ №39301

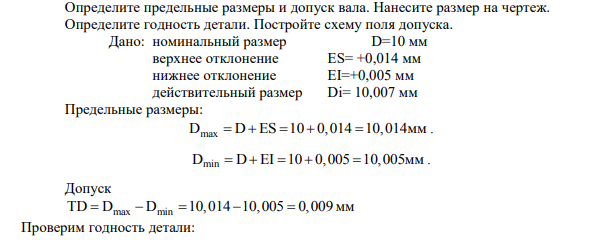

Определите предельные размеры и допуск вала. Нанесите размер на чертеж. Определите годность детали. Постройте схему поля допуска. Дано: номинальный размер D=10 мм верхнее отклонение ES= +0,014 мм нижнее отклонение EI=+0,005 мм действительный размер Di= 10,007 мм Предельные размеры: D D ES 10 0,014 10,014 max мм . D D EI 10 0,005 10,005 min мм .
Допуск TD D D 10,014 10,005 0,009 max min мм Проверим годность детали: Di = 10,007 - размер годен
