Рассчитать предельные диаметры резьбы. Исходные данные: Шаг резьбы – крупный. Номинальный размер резьбы d D 12 мм. Посадка 6H 6g . Резьбовое соединение 6H M12 6g . (Решение → 149)
Заказ №39301

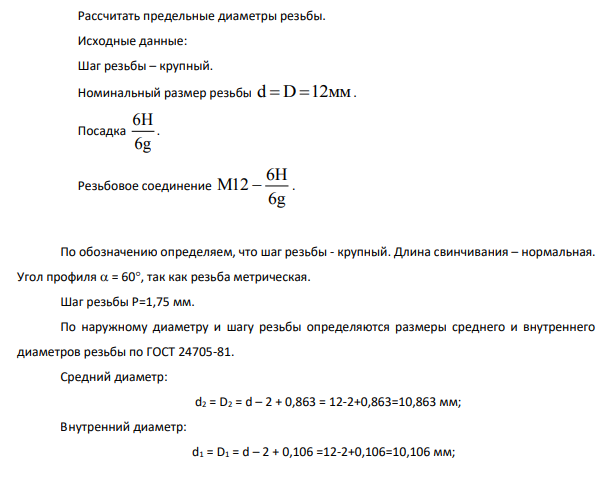

Рассчитать предельные диаметры резьбы. Исходные данные: Шаг резьбы – крупный. Номинальный размер резьбы d D 12 мм. Посадка 6H 6g . Резьбовое соединение 6H M12 6g .

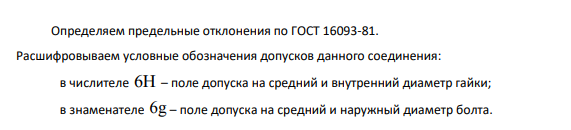

По обозначению определяем, что шаг резьбы - крупный. Длина свинчивания – нормальная. Угол профиля = 60, так как резьба метрическая. Шаг резьбы Р=1,75 мм. По наружному диаметру и шагу резьбы определяются размеры среднего и внутреннего диаметров резьбы по ГОСТ 24705-81. Средний диаметр: d2 = D2 = d – 2 + 0,863 = 12-2+0,863=10,863 мм; Внутренний диаметр: d1 = D1 = d – 2 + 0,106 =12-2+0,106=10,106 мм; Определяем предельные отклонения по ГОСТ 16093-81. Расшифровываем условные обозначения допусков данного соединения: в числителе 6Н – поле допуска на средний и внутренний диаметр гайки; в знаменателе 6g – поле допуска на средний и наружный диаметр болта. Для гайки поле допуска 6H : отклонения внутреннего диаметра D1: ES= +335 мкм; EI=0мкм; отклонения среднего диаметра D2: ES =+200 мкм; EI=0 мкм. отклонения наружного диаметра D: EI=0мкм. Для болта поле допуска 6g :
