Определите предельные размеры и допуск вала. Нанесите размер на чертеж. Определите годность детали. Постройте схему поля допуска. Дано: номинальный размер d= 45 мм верхнее отклонение es= 0,009 мм (Решение → 144)

Заказ №39301

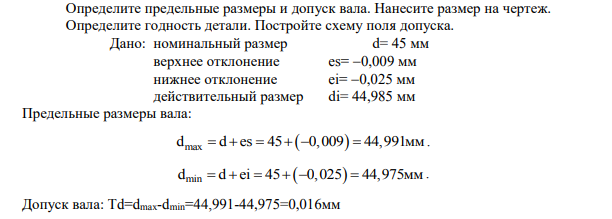

Определите предельные размеры и допуск вала. Нанесите размер на чертеж. Определите годность детали. Постройте схему поля допуска. Дано: номинальный размер d= 45 мм верхнее отклонение es= 0,009 мм нижнее отклонение ei= 0,025 мм действительный размер di= 44,985 мм Предельные размеры вала: d d es 45 0,009 44,991 max         мм. d d ei 45 0,025 44,975 min         мм .

Допуск вала: Td=dmax-dmin=44,991-44,975=0,016мм Проверим годность вала: вал – di = 44,985- годен
