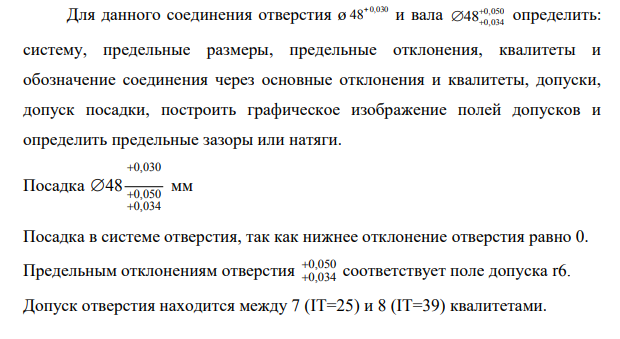

Для данного соединения отверстия ø 48+0,030 и вала 0,050 48 0,034    определить: систему, предельные размеры, предельные отклонения, квалитеты и обозначение соединения через основные отклонения и квалитеты, допуски, допуск посадки, построить графическое изображение полей допусков и определить предельные зазоры или натяги. Посадка 0,030 0,050 0,034 48     мм (Решение → 150)

Заказ №39301

Для данного соединения отверстия ø 48+0,030 и вала 0,050 48 0,034    определить: систему, предельные размеры, предельные отклонения, квалитеты и обозначение соединения через основные отклонения и квалитеты, допуски, допуск посадки, построить графическое изображение полей допусков и определить предельные зазоры или натяги. Посадка 0,030 0,050 0,034 48     мм

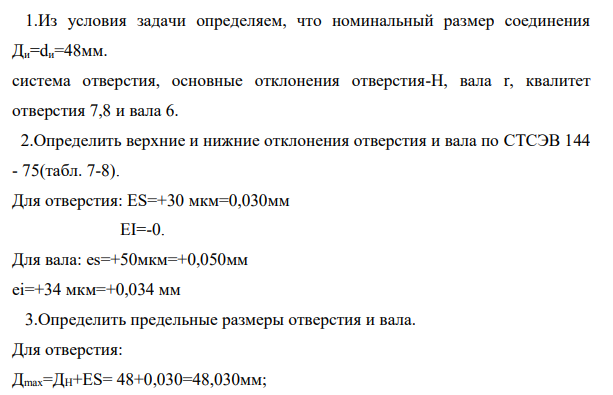

Посадка в системе отверстия, так как нижнее отклонение отверстия равно 0. Предельным отклонениям отверстия 0,050 0,034   соответствует поле допуска r6. Допуск отверстия находится между 7 (IT=25) и 8 (IT=39) квалитетами. 1.Из условия задачи определяем, что номинальный размер соединения Ди=dи=48мм. система отверстия, основные отклонения отверстия-Н, вала r, квалитет отверстия 7,8 и вала 6. 2.Определить верхние и нижние отклонения отверстия и вала по СТСЭВ 144 - 75(табл. 7-8). Для отверстия: ES=+30 мкм=0,030мм EI=-0. Для вала: es=+50мкм=+0,050мм ei=+34 мкм=+0,034 мм 3.Определить предельные размеры отверстия и вала.
