Для заданного соединения H7 95 f7 определить: систему, предельные отклонения, предельные размеры, допуски отверстия и вала, предельные зазоры или натяги, допуск посадки, построить графические изображение полей допусков. (Решение → 152)
Заказ №39301

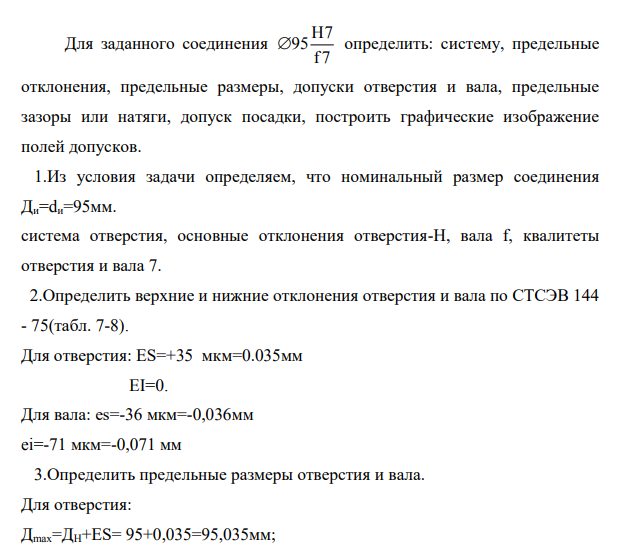

Для заданного соединения H7 95 f7 определить: систему, предельные отклонения, предельные размеры, допуски отверстия и вала, предельные зазоры или натяги, допуск посадки, построить графические изображение полей допусков.
1.Из условия задачи определяем, что номинальный размер соединения Ди=dи=95мм. система отверстия, основные отклонения отверстия-Н, вала f, квалитеты отверстия и вала 7. 2.Определить верхние и нижние отклонения отверстия и вала по СТСЭВ 144 - 75(табл. 7-8). Для отверстия: ES=+35 мкм=0.035мм EI=0. Для вала: es=-36 мкм=-0,036мм ei=-71 мкм=-0,071 мм 3.Определить предельные размеры отверстия и вала. Для отверстия: Дmax=ДН+ES= 95+0,035=95,035мм; Дmin=Дн+EI= 95+0=95мм; Для вала: dmax=dН+ es =95+ (-0,036)=94,964мм; dmin=dH+ei = 95+(-0,071)=94,929мм; Так как предельные размеры отверстия Dmax и Dmin больше предельных размеров вала, то данная посадка с зазором 4.Определить допуски на обработку отверстия и вала
