Для данного соединения вала ø 12 h6 с шестерней ø 12 K7 определить: систему, предельные отклонения, предельные размеры, допуски, допуски посадки, построить графическое изображение полей допусков и предельные зазоры или натяги. Посадка K7 12 h6 . (Решение → 151)
Заказ №39301

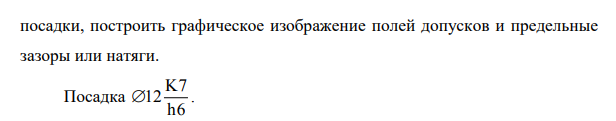

Для данного соединения вала ø 12 h6 с шестерней ø 12 K7 определить: систему, предельные отклонения, предельные размеры, допуски, допуски посадки, построить графическое изображение полей допусков и предельные зазоры или натяги. Посадка K7 12 h6 .

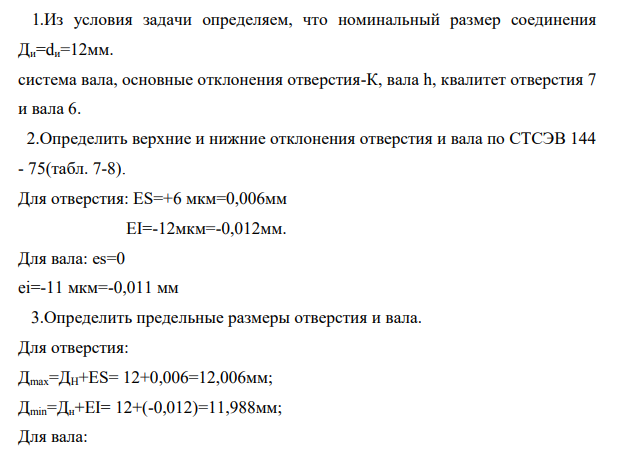

1.Из условия задачи определяем, что номинальный размер соединения Ди=dи=12мм. система вала, основные отклонения отверстия-К, вала h, квалитет отверстия 7 и вала 6. 2.Определить верхние и нижние отклонения отверстия и вала по СТСЭВ 144 - 75(табл. 7-8). Для отверстия: ES=+6 мкм=0,006мм EI=-12мкм=-0,012мм. Для вала: es=0 ei=-11 мкм=-0,011 мм 3.Определить предельные размеры отверстия и вала. Для отверстия: Дmax=ДН+ES= 12+0,006=12,006мм; Дmin=Дн+EI= 12+(-0,012)=11,988мм;
