Определите предельные размеры и допуск вала. Нанесите размер на чертеж. Определите годность детали. Постройте схему поля допуска. Дано: номинальный размер d=25 мм верхнее отклонение es= 0 мм нижнее отклонение ei= 0,013 мм действительный размер di= 25,015 мм (Решение → 148)

Заказ №39301

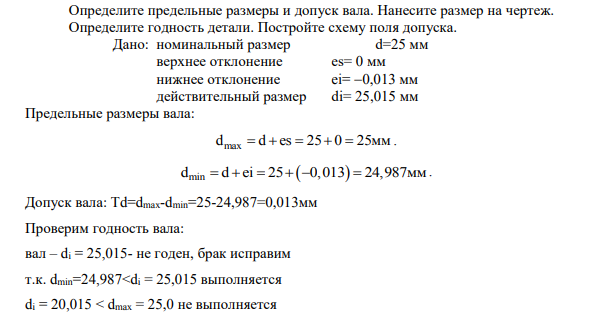

Определите предельные размеры и допуск вала. Нанесите размер на чертеж. Определите годность детали. Постройте схему поля допуска. Дано: номинальный размер d=25 мм верхнее отклонение es= 0 мм нижнее отклонение ei= 0,013 мм действительный размер di= 25,015 мм Предельные размеры вала: max d d es 25 0 25      мм . d d ei 25 0,013 24,987 min         мм.

Допуск вала: Td=dmax-dmin=25-24,987=0,013мм Проверим годность вала: вал – di = 25,015- не годен, брак исправим т.к. dmin=24,987
