Выбор станочного оборудования на операции, приспособлений и режущего инструмента

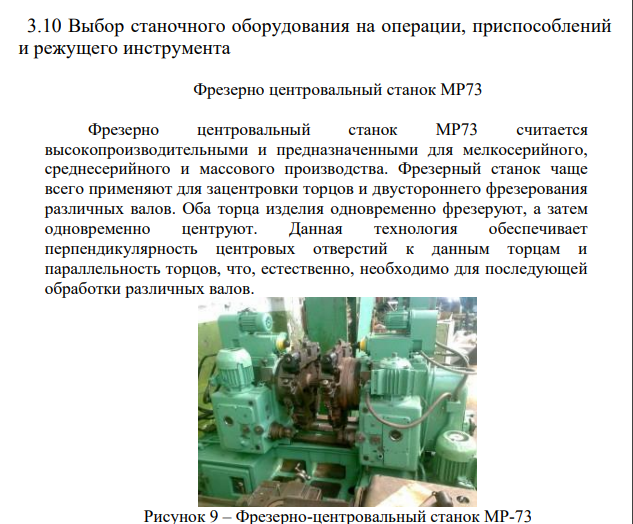

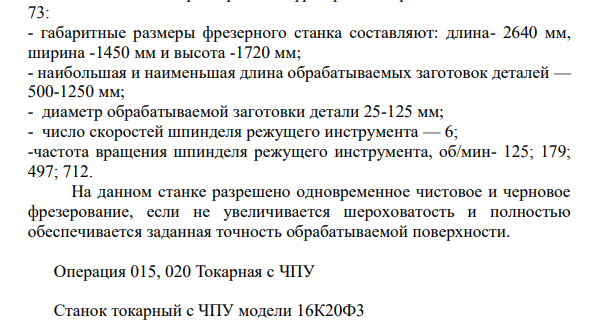

Фрезерно центровальный станок МР73 Фрезерно центровальный станок МР73 считается высокопроизводительными и предназначенными для мелкосерийного, среднесерийного и массового производства. Фрезерный станок чаще всего применяют для зацентровки торцов и двустороннего фрезерования различных валов. Оба торца изделия одновременно фрезеруют, а затем одновременно центруют. Данная технология обеспечивает перпендикулярность центровых отверстий к данным торцам и параллельность торцов, что, естественно, необходимо для последующей обработки различных валов. Рисунок 9 – Фрезерно-центровальный станок МР-73 Технические характеристики фрезерно-центровального станка МР73: - габаритные размеры фрезерного станка составляют: длина- 2640 мм, ширина -1450 мм и высота -1720 мм; - наибольшая и наименьшая длина обрабатываемых заготовок деталей — 500-1250 мм; - диаметр обрабатываемой заготовки детали 25-125 мм; - число скоростей шпинделя режущего инструмента — 6; -частота вращения шпинделя режущего инструмента, об/мин- 125; 179; 497; 712. На данном станке разрешено одновременное чистовое и черновое фрезерование, если не увеличивается шероховатость и полностью обеспечивается заданная точность обрабатываемой поверхности. Операция 015, 020 Токарная с ЧПУ Станок токарный с ЧПУ модели 16К20Ф3 Станок 16К20Ф3 предназначен для токарной обработки в автоматическом режиме наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности по заранее составленной управляющей программе. Обработка происходит в один или несколько проходов в замкнутом автоматическом цикле. Установка заготовок осуществляется в патроне, а длинных – в центрах.
