Конструкторская часть

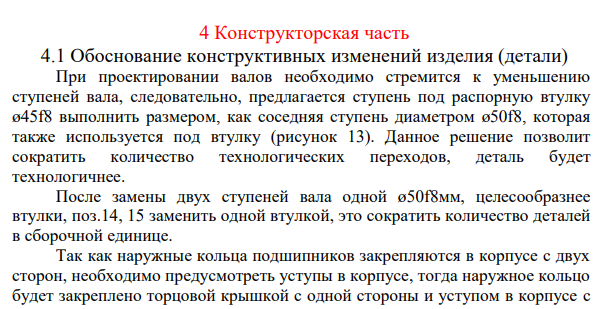

1 Обоснование конструктивных изменений изделия (детали) При проектировании валов необходимо стремится к уменьшению ступеней вала, следовательно, предлагается ступень под распорную втулку ø45f8 выполнить размером, как соседняя ступень диаметром ø50f8, которая также используется под втулку (рисунок 13). Данное решение позволит сократить количество технологических переходов, деталь будет технологичнее. После замены двух ступеней вала одной ø50f8мм, целесообразнее втулки, поз.14, 15 заменить одной втулкой, это сократить количество деталей в сборочной единице.
