Метод полной взаимозаменяемость. Прямая задача. (Решение → 120)

Заказ №39301

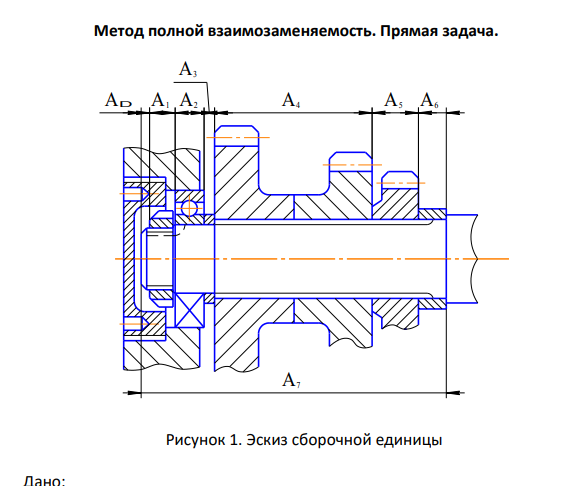

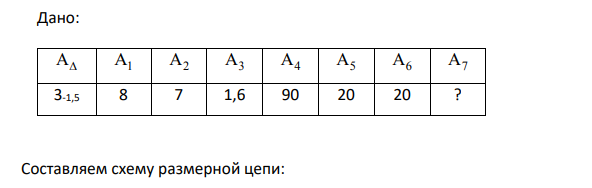

Метод полной взаимозаменяемость. Прямая задача.  Дано: А А1 А2 А3 А4 А5 А6 А7 3-1,5 8 7 1,6 90 20 20 ?

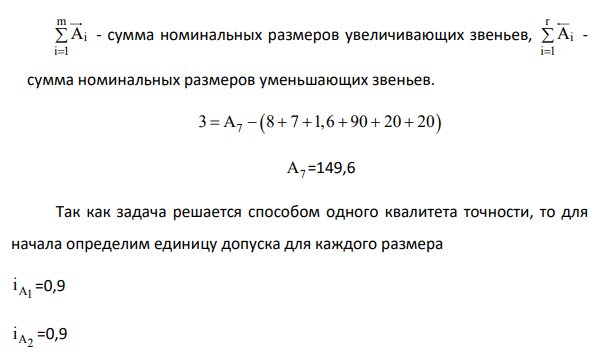

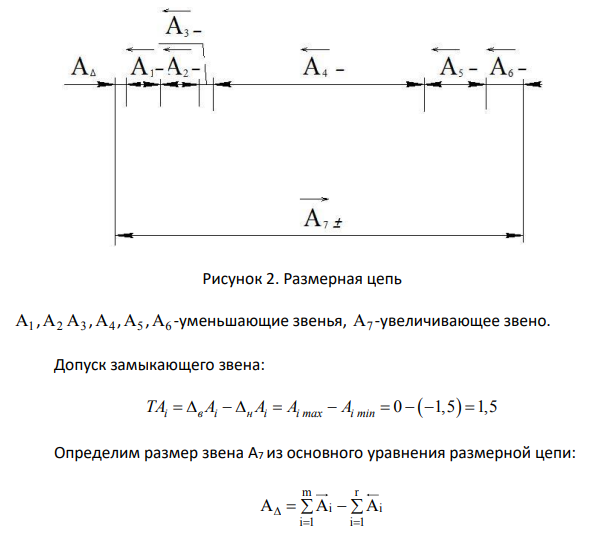

Составляем схему размерной цепи:  А1 ,А2 А3 ,А4 ,А5 ,А6 -уменьшающие звенья, А7 -увеличивающее звено. Допуск замыкающего звена: TА А А А А i           в i н i i max i min 0 1,5 1,5   Определим размер звена А7 из основного уравнения размерной цепи: m r i i i 1 i 1 А А A        m i i 1 А   - сумма номинальных размеров увеличивающих звеньев, r i i 1 A   - сумма номинальных размеров уменьшающих звеньев. 3        А 8 7 1,6 90 20 20 7   А7 =149,6 Так как задача решается способом одного квалитета точности, то для начала определим единицу допуска для каждого размера A1 i =0,9 A2 i =0,9 i =0,55 A4 i =2,17 A5 i =1,31 A6 i =1,31 A7 i =2,52 Затем определим квалитет по формуле:   3 Ai TA 1,5 a 155 i 0,9 0,9 0,55 2,17 1,31 1,31 2,52 10              Величина a находится в интервале между 11 и 12 квалитетом, IT(11) = 100, IT(12) = 160, следовательно, принимаем ближайший 12 квалитет и по данному квалитету назначаем допуски на составляющие звенья. ТА1  0,150мм, А1  8-0,15мм ТА2  0,150мм А2  7 -0,15мм ТА3  0,100мм А3  1,6-0,1мм ТА4  0,350мм А4  90-0,35мм ТА5  0,210мм А5  20-0,21мм ТА6  0,210мм А6  20-0,21мм ТА7  0,400мм А7  149,6±0,2мм
