Расчет размерной цепи Метод регулирования с использованием неподвижного компенсатора (Решение → 115)
Заказ №39301

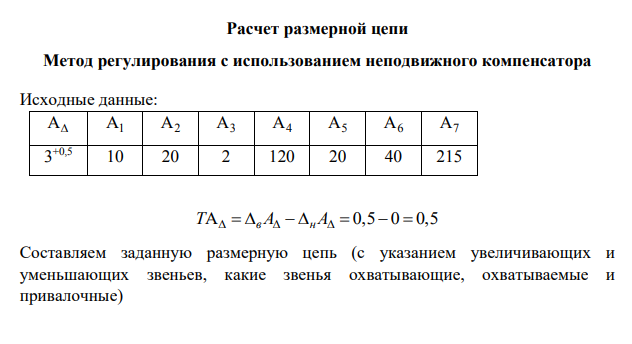

Расчет размерной цепи Метод регулирования с использованием неподвижного компенсатора Исходные данные: А А1 А2 А3 А4 А5 А6 А7 3 +0,5 10 20 2 120 20 40 215

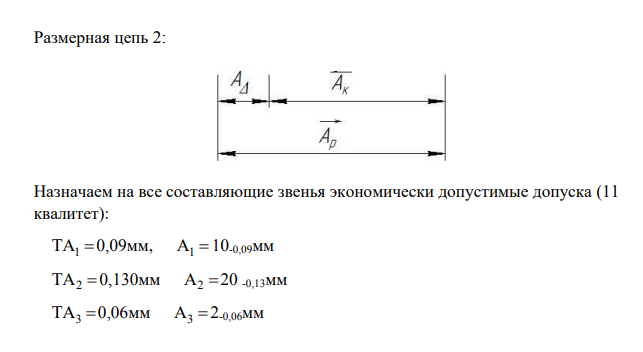

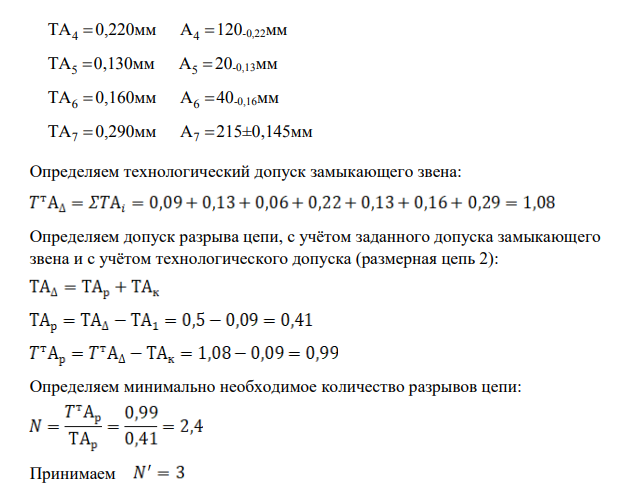

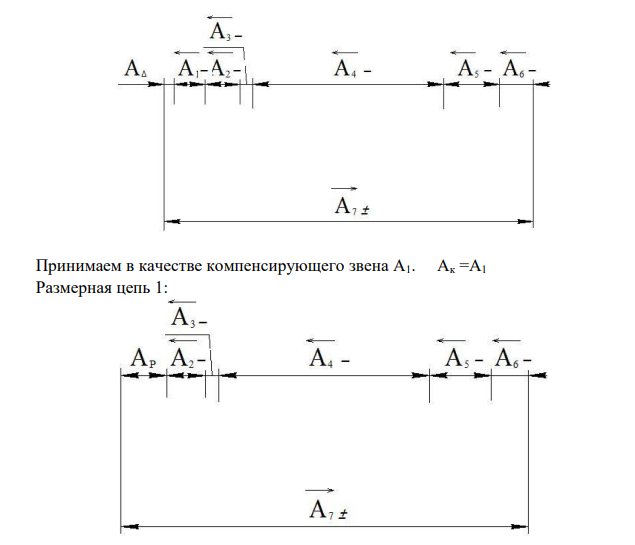

Составляем заданную размерную цепь (с указанием увеличивающих и уменьшающих звеньев, какие звенья охватывающие, охватываемые и привалочные) Принимаем в качестве компенсирующего звена А1. Ак =А1 Размерная цепь 1: Размерная цепь 2: Назначаем на все составляющие звенья экономически допустимые допуска (11 квалитет): ТА1 0,09мм, А1 10-0,09мм ТА2 0,130мм А2 20 -0,13мм ТА3 0,06мм А3 2-0,06мм ТА4 0,220мм А4 120-0,22мм ТА5 0,130мм А5 20-0,13мм ТА6 0,160мм А6 40-0,16мм ТА7 0,290мм А7 215±0,145мм Определяем технологический допуск замыкающего звена: Определяем допуск разрыва цепи, с учётом заданного допуска замыкающего звена и с учётом технологического допуска (размерная цепь 2): Определяем минимально необходимое количество разрывов цепи: Принимаем С учётом принятого значения корректируем допуск разрыва цепи, с учётом которого корректируем допуск компенсатора: Определяем номинальный размер разрыва цепи Ар (размерная цепь 1): Определяем предельные отклонения разрыва цепи Определяем предельные отклонения для каждого размера це
