Определить исполнительные размеры калибров для контроля соединения M7 62 k6 мм. Определение исполнительных размеров калибра-пробки (Решение → 112)
Заказ №39301
Определить исполнительные размеры калибров для контроля соединения M7 62 k6 мм. Определение исполнительных размеров калибра-пробки

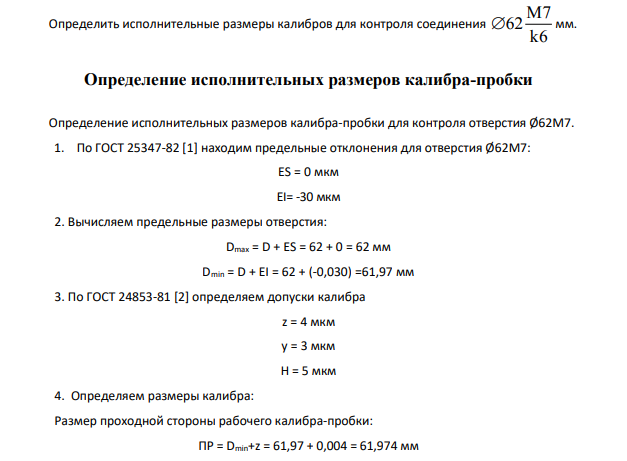

Определение исполнительных размеров калибра-пробки для контроля отверстия Ø62M7. 1. По ГОСТ 25347-82 [1] находим предельные отклонения для отверстия Ø62M7: ЕS = 0 мкм ЕI= -30 мкм 2. Вычисляем предельные размеры отверстия: Dmax = D + ЕS = 62 + 0 = 62 мм Dmin = D + ЕI = 62 + (-0,030) =61,97 мм 3. По ГОСТ 24853-81 [2] определяем допуски калибра z = 4 мкм у = 3 мкм Н = 5 мкм 4. Определяем размеры калибра: Размер проходной стороны рабочего калибра-пробки: ПР = Dmin+z = 61,97 + 0,004 = 61,974 мм Наибольший предельный размер проходной стороны рабочего калибра-пробки:
