Расчет допусков размеров, входящих в размерные цепи

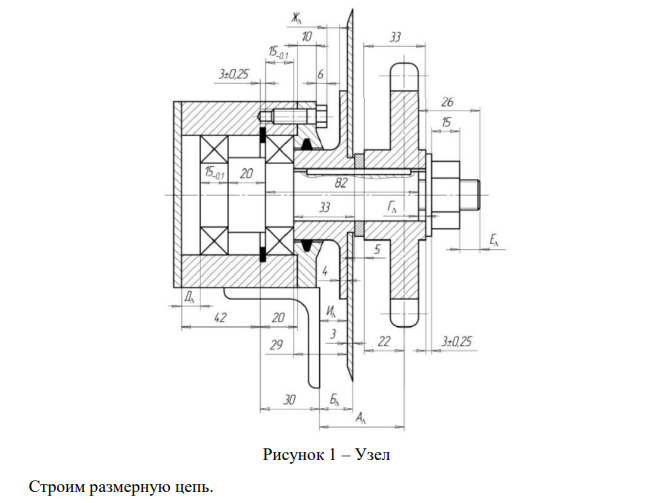

Цель задания: Научиться составлять сборочные размерные цепи и рассчитывать допуски на их составляющие звенья методом полной взаимозаменяемости. Исходные данные: Номер чертежа узла – 1 Обозначение и размер замыкающего звена: ЕΔ=4±2мм. На рисунке 1 представим эскиз узла.

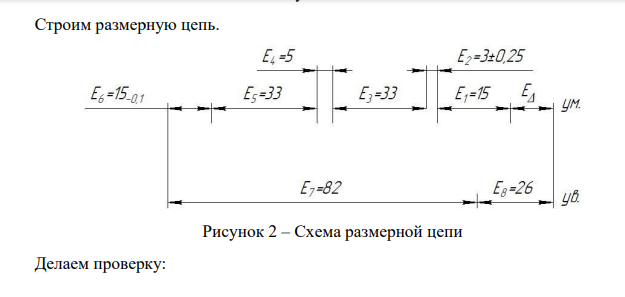

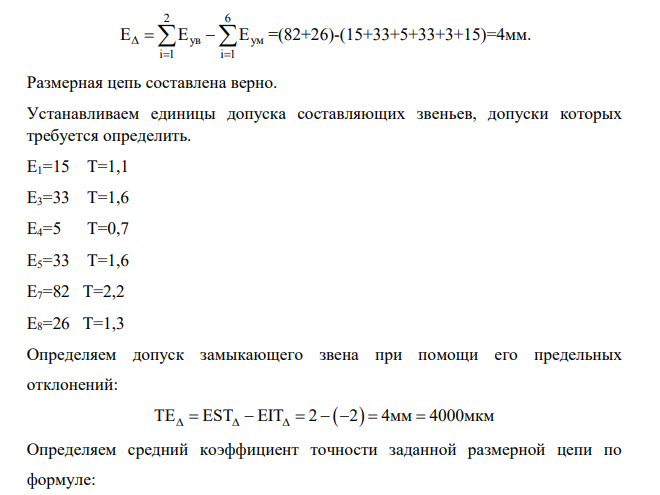

Строим размерную цепь. Рисунок 2 – Схема размерной цепи Делаем проверку: 2 6 ув ум i 1 i 1 Е E Е        =(82+26)-(15+33+5+33+3+15)=4мм. Размерная цепь составлена верно. Устанавливаем единицы допуска составляющих звеньев, допуски которых требуется определить. Е1=15 Т=1,1 Е3=33 Т=1,6 Е4=5 Т=0,7 Е5=33 Т=1,6 Е7=82 Т=2,2 Е8=26 Т=1,3 Определяем допуск замыкающего звена при помощи его предельных отклонений: ТЕ EST EIT 2 2 4мм 4000мкм             Определяем средний коэффициент точности заданной размерной цепи по формуле:   изв u m опр.зв i 1 ТЕ Т 4000 500 100 а 230 1,1 1,6 0,7 1,6 2,2 1,3 i                Устанавливаем квалитет, по которому следует назначать допуски на составляющие звенья. В соответствии с коэффициентом точности а=230, ближайший квалитет Т=13. Корректирующее звено размерной цепи Е4=5мм (уменьшающее) По установленному квалитету назначаем отклонения на составляющие размеры, на охватывающие размеры как на основные отверстия, для охватываемых – как на основной вал. 15h13 33h13 33h13 82 js13 26js13 es=0 es=0 es=0 es=+0,27мм es=+0,165мм ei=-0,270мм ei=-0,390мм ei=-0,390мм ei=-0,27мм ei=-0,165мм Td=0,270мм Td=0,390 мм Td=0,390мм TD=0,54мм TD=0,330мм Рассчитываем отклонения корректирующего звена. ES ум кор = m n 2 ув ум i i i 1 m 1 EIE EIE ESE         EI ум кор = m n 2 ув ум i i i 1 m 1 ESE ESE EIE         ES ум кор =         0,27 0,165 2 0 0,25 0 0 0      =1,315мм. EI ум кор =         0,27 0,165 2 0,27 0,25 0,39 0,39 0,1   =-0,165мм. Допуск корректирующего звена: ТЕ4=ESE4- EIE4 ТЕ4=1,315- (-0,165)=1,48мм. Проверяем правильность назначения допусков: m 1 Е Еi i 1 T T      . TЕ  0,27+0,5+0,39+1,48+0,39+0,1+0,54+0,33=4,0мм. Результаты расчетов заносим в таблицу 1.
