Для заданной посадки определить: номинальный размер каждой детали; предельные отклонения; допуск на обработку; характер соединения; допуск посадки; годность деталей с указанными действительными размерами. Исходные данные: Посадка: D8 125 h7 (Решение → 109)
Заказ №39301

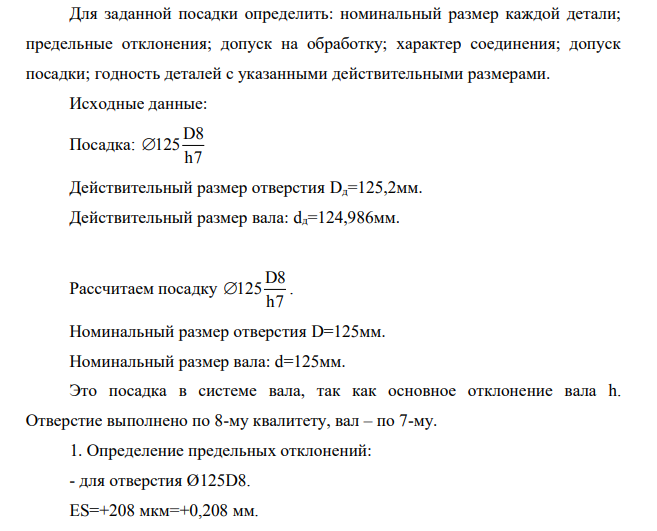

Для заданной посадки определить: номинальный размер каждой детали; предельные отклонения; допуск на обработку; характер соединения; допуск посадки; годность деталей с указанными действительными размерами. Исходные данные: Посадка: D8 125 h7 Действительный размер отверстия Dд=125,2мм. Действительный размер вала: dд=124,986мм.

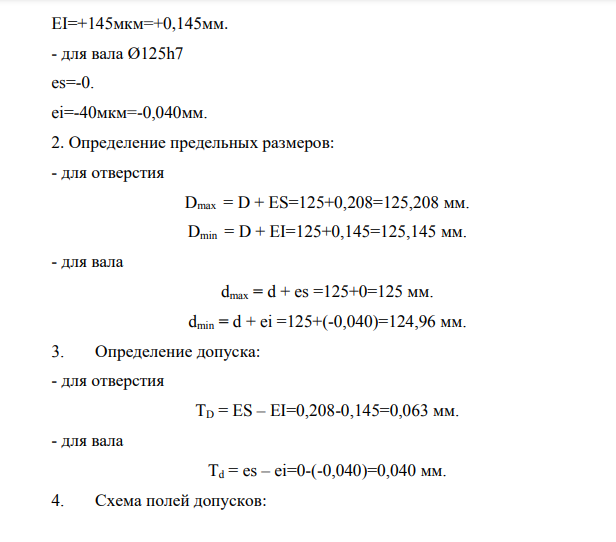

Рассчитаем посадку D8 125 h7 . Номинальный размер отверстия D=125мм. Номинальный размер вала: d=125мм. Это посадка в системе вала, так как основное отклонение вала h. Отверстие выполнено по 8-му квалитету, вал – по 7-му. 1. Определение предельных отклонений: - для отверстия Ø125D8. ES=+208 мкм=+0,208 мм. EI=+145мкм=+0,145мм. - для вала Ø125h7 es=-0. ei=-40мкм=-0,040мм. 2. Определение предельных размеров: - для отверстия Dmax = D + ES=125+0,208=125,208 мм. Dmin = D + EI=125+0,145=125,145 мм. - для вала dmax = d + es =125+0=125 мм. dmin = d + ei =125+(-0,040)=124,96 мм. 3. Определение допуска: - для отверстия ТD = ES – EI=0,208-0,145=0,063 мм. - для вала Тd = es – ei=0-(-0,040)=0,040 мм. 4. Схема полей допусков:
