Метод полной взаимозаменяемости (Решение → 114)
Заказ №39301
Метод полной взаимозаменяемости

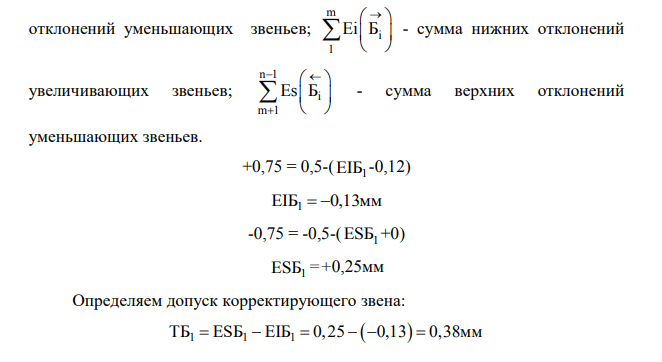

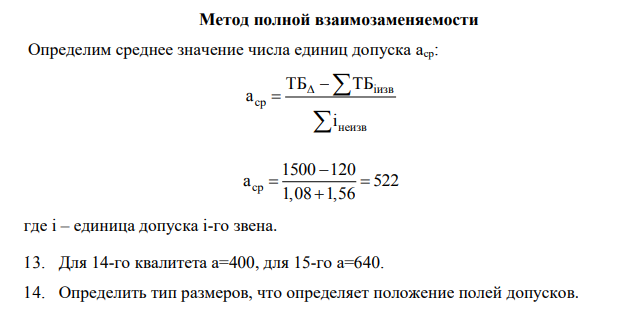

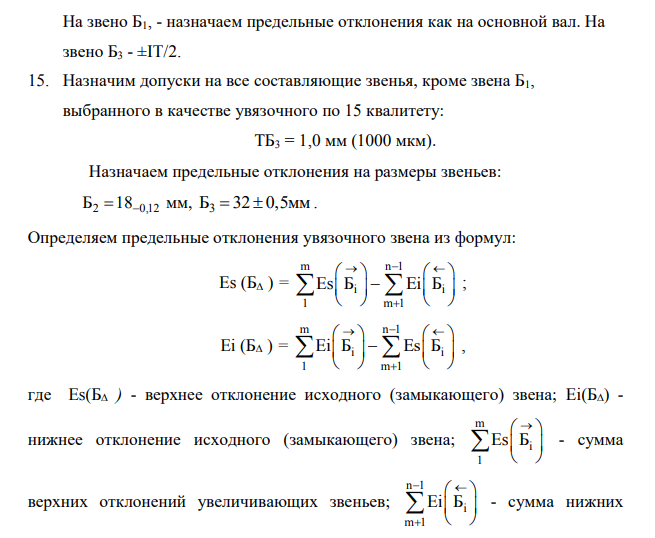

Определим среднее значение числа единиц допуска аср: iизв ср неизв TБ TБ a i ср 1500 120 a 522 1,08 1,56 где i – единица допуска i-го звена. 13. Для 14-го квалитета а=400, для 15-го а=640. 14. Определить тип размеров, что определяет положение полей допусков. На звено Б1, - назначаем предельные отклонения как на основной вал. На звено Б3 - ±IT/2. 15. Назначим допуски на все составляющие звенья, кроме звена Б1, выбранного в качестве увязочного по 15 квалитету: ТБ3 = 1,0 мм (1000 мкм). Назначаем предельные отклонения на размеры звеньев: Б 18 2 0,12 мм, Б 32 0,5мм 3 . Определяем предельные отклонения увязочного звена из формул: Es (Б ) = m n 1 i i 1 m 1 Es Б Ei Б ; Ei (Б ) = m n 1 i i 1 m 1 Ei Б Es Б , где Es(Б ) - верхнее отклонение исходного (замыкающего) звена; Ei(Б) - нижнее отклонение исходного (замыкающего) звена; m i 1 Es Б - сумма верхних отклонений увеличивающих звеньев; n 1 i m 1 Ei Б - сумма нижних отклонений уменьшающих звеньев; m i 1 Ei Б - сумма нижних отклонений увеличивающих звеньев; n 1 i m 1 Es Б - сумма верхних отклонений уменьшающих звеньев. +0,75 = 0,5-( EIБ1 -0,12) EIБ 0,13мм 1 -0,75 = -0,5-( ESБ1 +0) ESБ1=+0,25мм Определяем допуск корректирующего звена: TБ ESБ EIБ 0,25 0,13 0,38мм
