Расчет размерной цепи. Метод неполной взаимозаменяемость. Прямая задача. (Решение → 118)

Заказ №39301

Метод неполной взаимозаменяемость. Прямая задача. Исходные данные: А А1 А2 А3 А4 А5 А6 А7 3-1,5 8 7 1,6 90 20 20 ?

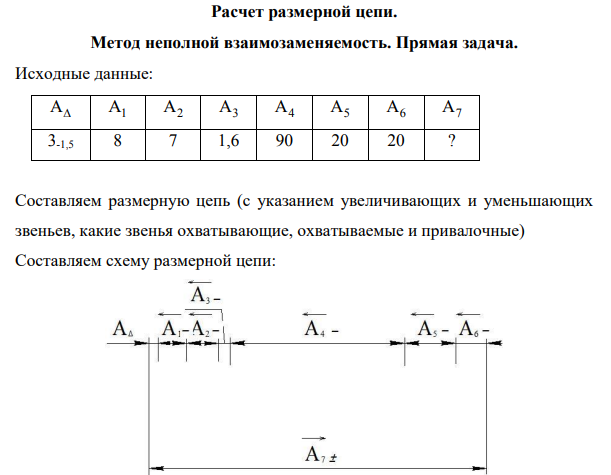

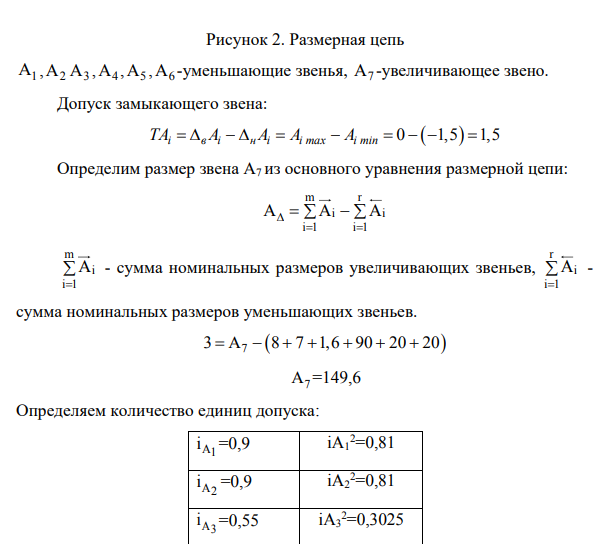

Составляем размерную цепь (с указанием увеличивающих и уменьшающих звеньев, какие звенья охватывающие, охватываемые и привалочные) Составляем схему размерной цепи: А1 ,А2 А3 ,А4 ,А5 ,А6 -уменьшающие звенья, А7 -увеличивающее звено. Допуск замыкающего звена: TА А А А А i           в i н i i max i min 0 1,5 1,5   Определим размер звена А7 из основного уравнения размерной цепи: m r i i i 1 i 1 А А A        m i i 1 А   - сумма номинальных размеров увеличивающих звеньев, r i i 1 A   - сумма номинальных размеров уменьшающих звеньев. 3        А 8 7 1,6 90 20 20 7   А7 =149,6 Определяем количество единиц допуска: A1 i =0,9 iA1 2=0,81 A2 i =0,9 iA2 2=0,81 A3 i =0,55 iA3 2=0,3025 A4 i =2,17 iA4 2=4,7089 A5 i =1,31 iA5 2=1,7161 A6 i =1,31 iA6 2=1,7161 A7 i =2,52 iA5 2=6,3504 ΣiAi 2=16,414 Принимаем 2 2 2 1,5 1000 а 302,3 1 3 16,414
