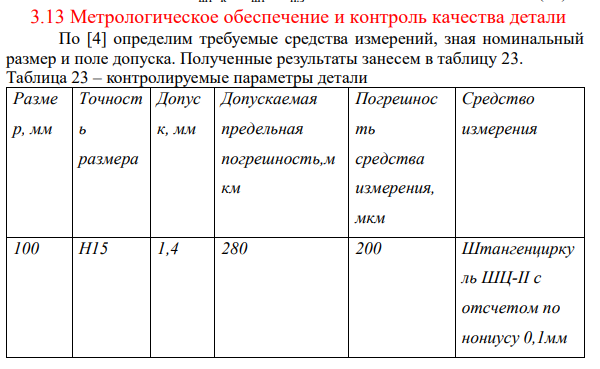

Метрологическое обеспечение и контроль качества детали

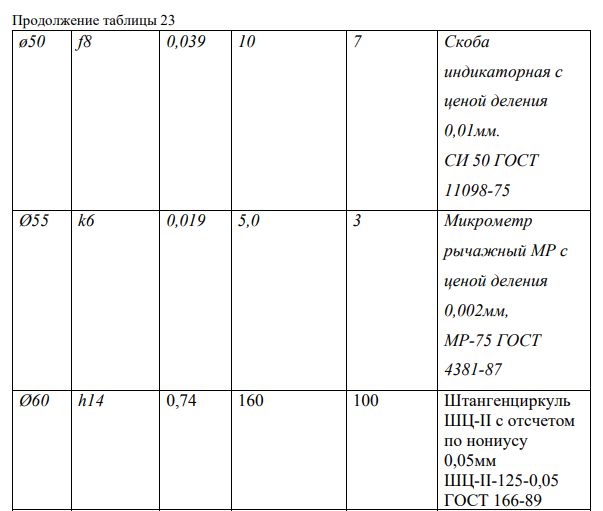

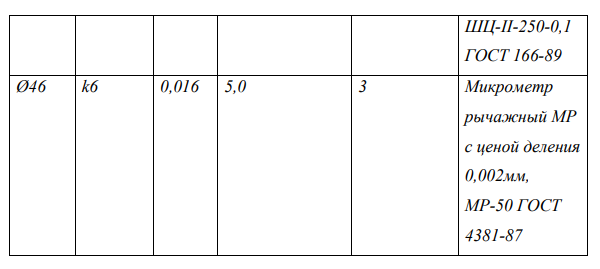

По [4] определим требуемые средства измерений, зная номинальный размер и поле допуска. Полученные результаты занесем в таблицу 23. Таблица 23 – контролируемые параметры детали Разме р, мм Точност ь размера Допус к, мм Допускаемая предельная погрешность,м км Погрешнос ть средства измерения, мкм Средство измерения 100 Н15 1,4 280 200 Штангенцирку ль ШЦ-II с отсчетом по нониусу 0,1мм ШЦ-II-250-0,1 ГОСТ 166-89 Ø46 k6 0,016 5,0 3 Микрометр рычажный МР с ценой деления 0,002мм, МР-50 ГОСТ 4381-87 ø50 f8 0,039 10 7 Скоба индикаторная с ценой деления 0,01мм. СИ 50 ГОСТ 11098-75 Ø55 k6 0,019 5,0 3 Микрометр рычажный МР с ценой деления 0,002мм, МР-75 ГОСТ 4381-87 Ø60 h14 0,74 160 100 Штангенциркуль ШЦ-II с отсчетом по нониусу 0,05мм ШЦ-II-125-0,05 ГОСТ 166-89
