Анализ технических требований

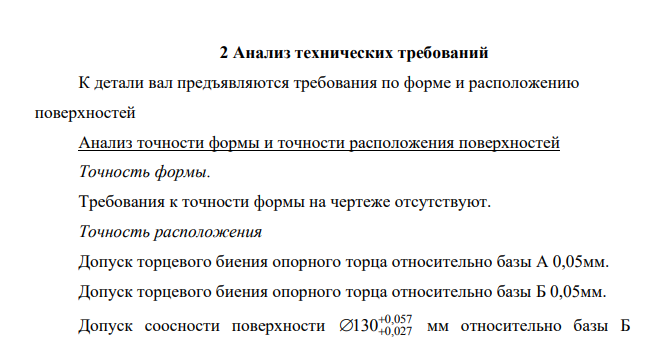

К детали вал предъявляются требования по форме и расположению поверхностей Анализ точности формы и точности расположения поверхностей Точность формы. Требования к точности формы на чертеже отсутствуют. Точность расположения Допуск торцевого биения опорного торца относительно базы А 0,05мм
