Назначение посадок подшипника качения

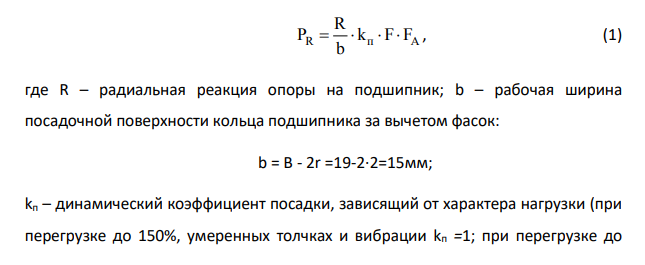

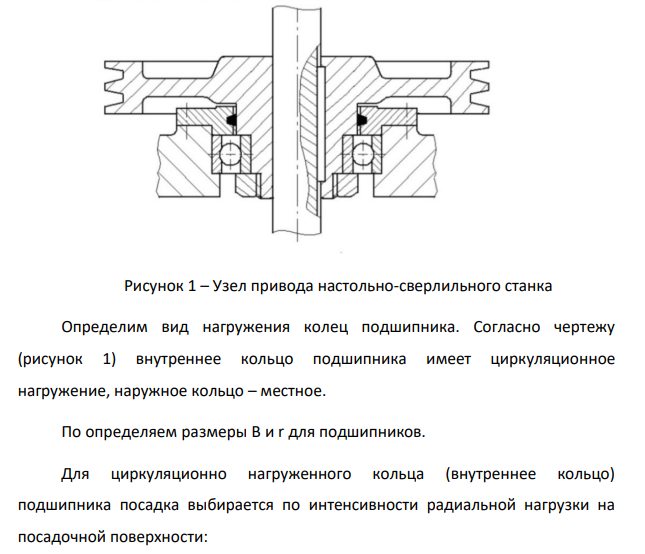

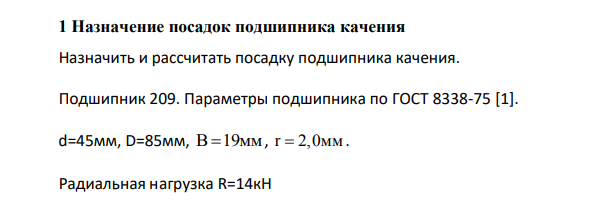

Назначить и рассчитать посадку подшипника качения. Подшипник 209. Параметры подшипника по ГОСТ 8338-75 [1]. d=45мм, D=85мм, В 19мм  , r 2,0  мм. Радиальная нагрузка R=14кН 125 Рисунок 1 – Узел привода настольно-сверлильного станка Определим вид нагружения колец подшипника. Согласно чертежу (рисунок 1) внутреннее кольцо подшипника имеет циркуляционное нагружение, наружное кольцо – местное. По определяем размеры В и r для подшипников. Для циркуляционно нагруженного кольца (внутреннее кольцо) подшипника посадка выбирается по интенсивности радиальной нагрузки на посадочной поверхности: R п A R P k F F b     , (1) где R – радиальная реакция опоры на подшипник; b – рабочая ширина посадочной поверхности кольца подшипника за вычетом фасок: b = B - 2r =19-2·2=15мм; kп – динамический коэффициент посадки, зависящий от характера нагрузки (при перегрузке до 150%, умеренных толчках и вибрации kп =1; при перегрузке до
