Выбор допусков размеров и посадок гладких соединений, допусков формы, норм шероховатости поверхностей

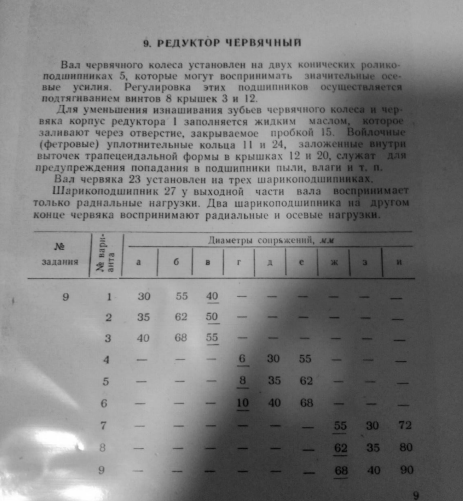

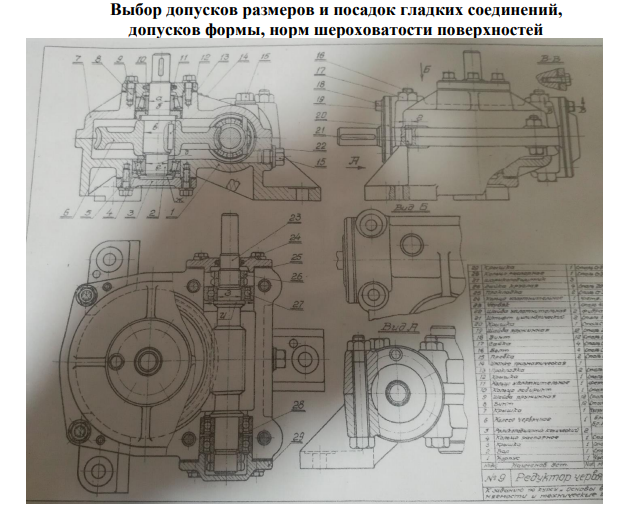

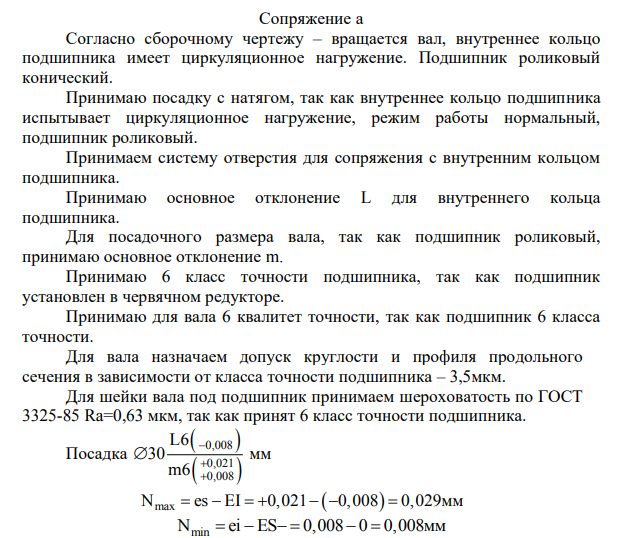

Сопряжение а Согласно сборочному чертежу – вращается вал, внутреннее кольцо подшипника имеет циркуляционное нагружение. Подшипник роликовый конический. Принимаю посадку с натягом, так как внутреннее кольцо подшипника испытывает циркуляционное нагружение, режим работы нормальный, подшипник роликовый. Принимаем систему отверстия для сопряжения с внутренним кольцом подшипника. Принимаю основное отклонение L для внутреннего кольца подшипника. Для посадочного размера вала, так как подшипник роликовый, принимаю основное отклонение m. Принимаю 6 класс точности подшипника, так как подшипник установлен в червячном редукторе. Принимаю для вала 6 квалитет точности, так как подшипник 6 класса точности. Для вала назначаем допуск круглости и профиля продольного сечения в зависимости от класса точности подшипника – 3,5мкм. Для шейки вала под подшипник принимаем шероховатость по ГОСТ 3325-85 Ra=0,63 мкм, так как принят 6 класс точности подшипника. Посадка     0,008 0,021 0,008 L6 30 m6     мм N es EI 0,021 0,008 0,029 max          мм min N       ei ES 0,008 0 0,008мм T N N N max min    0,029-0,008=0,021мм Проверка :T T T 0,008 0,013 0,021 мм пос отв вал      На рисунке 1 представим посадку подшипника на вал Рисунок 1 – Посадка подшипника на вал На рисунке 2 представим эскиз соединения подшипника.
