Как классифицируются легированные стали по микроструктуре в равновесном состоянии? Приведите примеры легированных сталей соответствующих структурных групп. (Решение → 699)

Заказ №39301

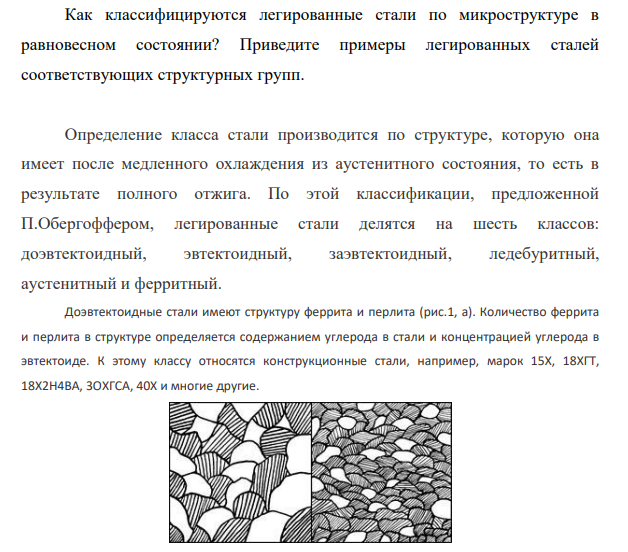

Как классифицируются легированные стали по микроструктуре в равновесном состоянии? Приведите примеры легированных сталей соответствующих структурных групп.

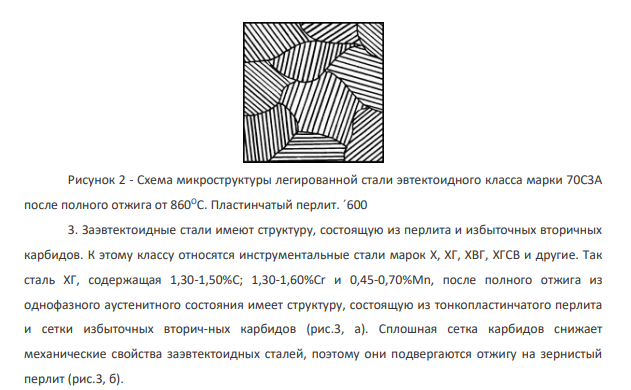

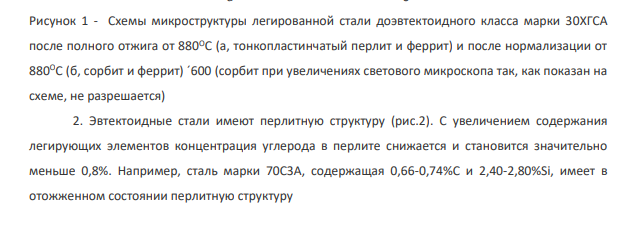

Определение класса стали производится по структуре, которую она имеет после медленного охлаждения из аустенитного состояния, то есть в результате полного отжига. По этой классификации, предложенной П.Обергоффером, легированные стали делятся на шесть классов: доэвтектоидный, эвтектоидный, заэвтектоидный, ледебуритный, аустенитный и ферритный. Доэвтектоидные стали имеют структуру феррита и перлита (рис.1, а). Количество феррита и перлита в структуре определяется содержанием углерода в стали и концентрацией углерода в эвтектоиде. К этому классу относятся конструкционные стали, например, марок 15Х, 18ХГТ, 18Х2Н4ВА, 3ОХГСА, 40Х и многие другие. а б Рисунок 1 - Схемы микроструктуры легированной стали доэвтектоидного класса марки 30ХГСА после полного отжига от 880ОС (а, тонкопластинчатый перлит и феррит) и после нормализации от 880ОС (б, сорбит и феррит) ´600 (сорбит при увеличениях светового микроскопа так, как показан на схеме, не разрешается) 2. Эвтектоидные стали имеют перлитную структуру (рис.2). С увеличением содержания легирующих элементов концентрация углерода в перлите снижается и становится значительно меньше 0,8%. Например, сталь марки 70С3А, содержащая 0,66-0,74%С и 2,40-2,80%Si, имеет в отожженном состоянии перлитную структуру
