Для заданной посадки определить: номинальные размеры отверстия и вала, систему, предельные отклонения, допуск на обработку, предельный зазор (натяг), допуск посадки, годность детали с указанными действительными размерами. (Решение → 704)
Заказ №39301

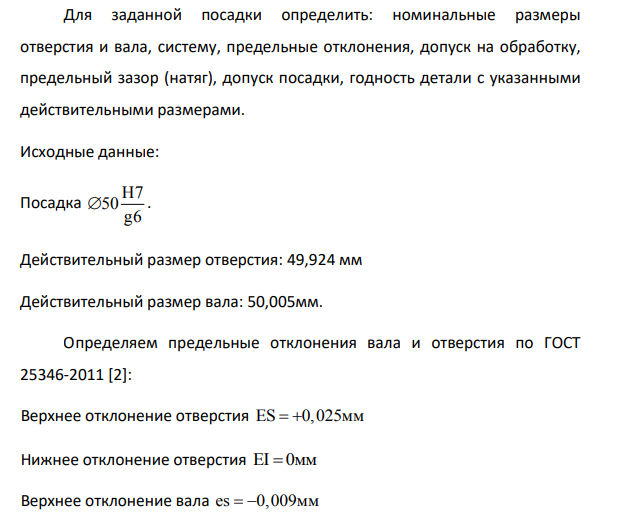

Для заданной посадки определить: номинальные размеры отверстия и вала, систему, предельные отклонения, допуск на обработку, предельный зазор (натяг), допуск посадки, годность детали с указанными действительными размерами. Исходные данные: Посадка H7 50 g6 . Действительный размер отверстия: 49,924 мм Действительный размер вала: 50,005мм

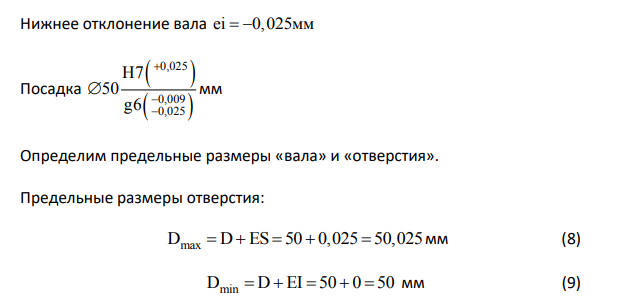

Определяем предельные отклонения вала и отверстия по ГОСТ 25346-2011 [2]: Верхнее отклонение отверстия ES 0,025 мм Нижнее отклонение отверстия EI 0 мм Верхнее отклонение вала es 0,009 мм Нижнее отклонение вала ei 0,025 мм Посадка 0,025 0,009 0,025 H7 50 g6 мм Определим предельные размеры «вала» и «отверстия». Предельные размеры отверстия: D D ES 50 0,025 50,025 max мм (8) D D EI 50 0 50 min мм (9) 540 Предельные размеры вала: d d es 50 0,009 49,991 max мм (10) d d ei 50 0,025 49,975 min мм (11) Посадка с зазором, определяем максимальный и минимальный зазор. S ES ei 0,025 0,025 0,050 max мм 50мкм (12) S EI es 0 0,009 0,009 min мм 9мкм (13)
